Scheme Introduction
磁吸灯智能调光方案
——
       近年来人们对生活品质的要求不断提高,带来了更多对智能化、高效优质的照明光源的需求,因此“智能家居照明”的应用也愈加广泛,通过各种独特的照明氛围来改善家居环境,营造舒适宜人的室内外空间,提升人们居家生活的舒适度和愉悦感。

       在众多智能照明灯具中,磁吸灯因灵活简约、使用便利等特点受到越来越多人的青睐,能在空间中展现出较好的装饰性和功能性效果。

       惠海半导体推出的一款具有高调光性能的降压型恒流驱动芯片【H5112A】适用于智能磁吸灯调光方案中。H5112A支持外部PWM信号进行调光,全程无频闪共阳极架构,便于生产组装,已被各大智能照明厂商广泛使用。同时【H6225L高耐压降压型恒压芯片可作为模块的辅助电源供电搭配使用,H6225L具有高性能小体积性价比高等特点,我们可以提供整套解决方案以及FAE技术支持,能够大大降低成本,提高整体效率,增加产品在客户端的竞争力。

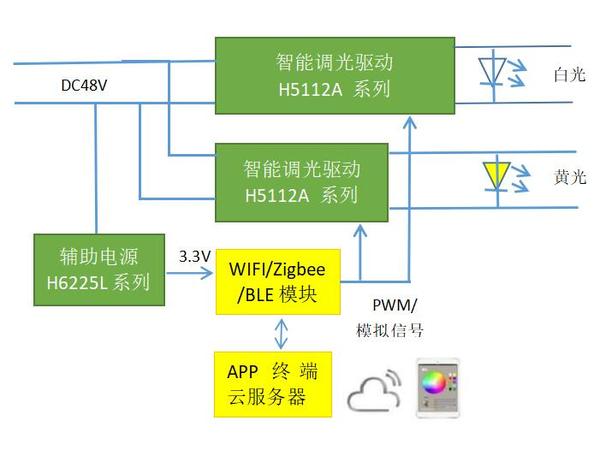

( 模块框架图 )
( 智能调光磁吸灯 )

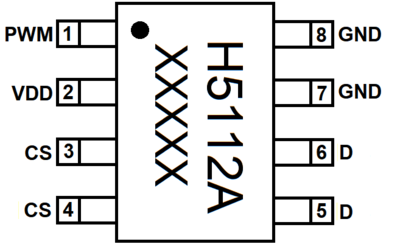

1、【H5112A】特点
2、【H5112A】应用优势

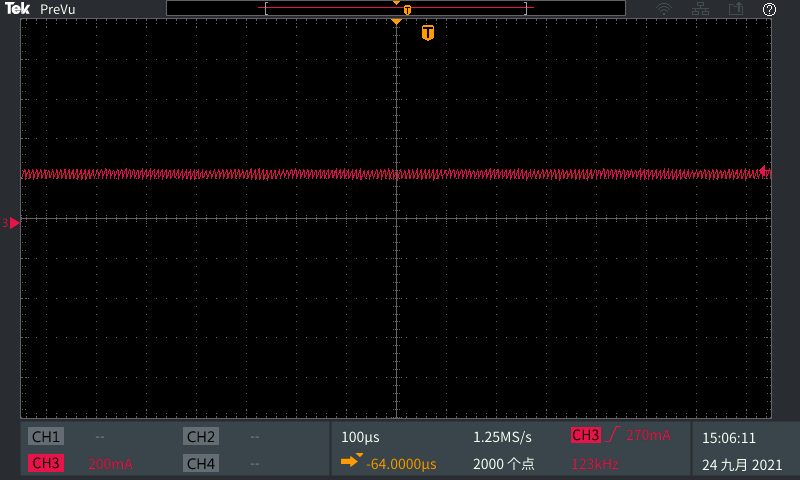

H5112A全程调光,纹波电流保持极低水平。无论是稳态工作状态,还是开机启动,LED灯珠电流都能平稳而无频闪。
深度调光,亮度变化柔和频闪

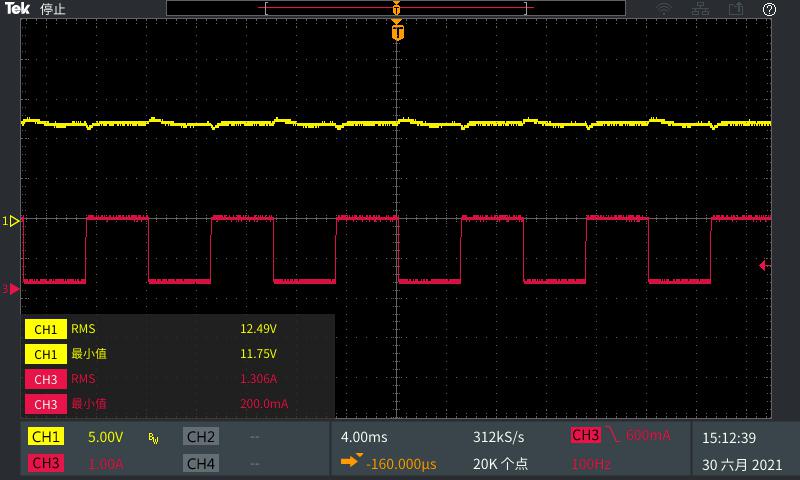

H5112A可接收PWM调光信号进行调光,实现无频闪护眼照明。调光深度低至0.1%,调光过程亮度变化柔滑顺畅,带来舒适的视觉体验。
共阳输出,成品加工方便

1.支持共阳连接,在成品灯板到驱动,可省掉一根输出连接线。

2.外围元件少,整体成本低

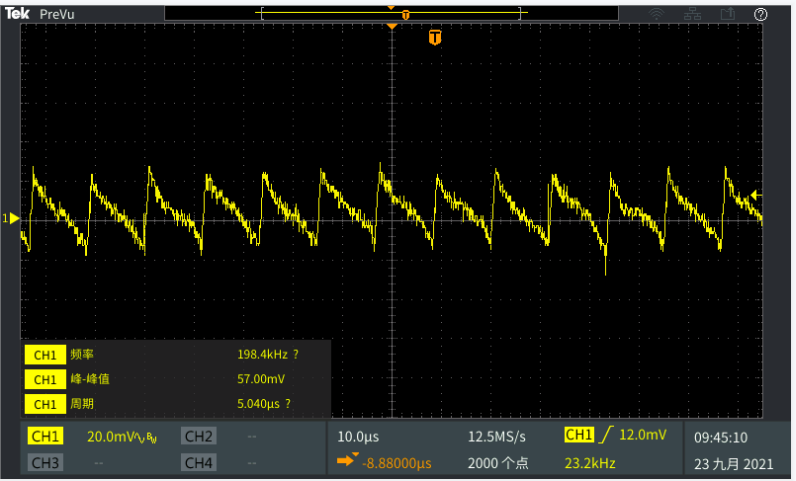

超低纹波,满足人眼需求
▪  高耐压100V ▪  输出电流可达1.4A ▪  调光深度低至0.1% ▪  外围电路简单,低成本 ▪  高效率:最高可达95% ▪  集成短路保护和过温保护
▪  支持调光高辉度65536级
▪  开关频率最高可达1MHz
▪  良好的线性调整率和负载调整率
▪  抗干扰能力强,支持做多路共阳输出
▪  低亮度调光无抖动,调光平滑无阶梯感

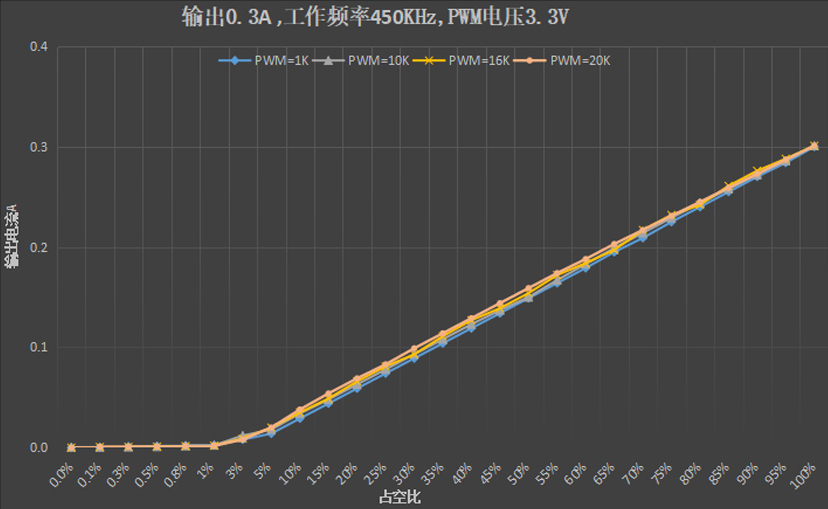

▪  PWM调光频率最高支持25K,无频闪调光

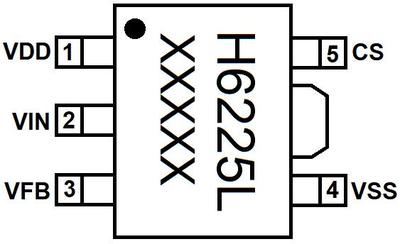

3、【H6225L】特点
4、【H6225L】应用优势
H6225L的输出纹波小,可以满足各类模块的供电需求。
动态响应强
H6225L动态响应强,确保模块在不同状态下都能正常工作。
超低纹波
▪  高耐压85V ▪  输出电压≥3.3V ▪  最大输出电流1A ▪  小封装优势SOT89-5 ▪  待机功耗低 ▪  输出线损电压补偿
▪  典型工作频率140KHz
▪  内置软启动,启动无过冲
▪  高工作转换效,最高可达95%
▪  良好的线性调整率和负载调整率
▪  良好的动态响应,输出电压精度高
▪  集成输出过流保护、过热保护及输出短路保护
5、设计实例
1.舒适色调灵活可选

H5112A支持低至0.1%的调光深度,满足用户对亮度的需求变化,用户可以随意使用APP调节PWM来控制亮度及色温。

2.保护视力

H5112A支持无频闪,保护视力健康,适合阅读、工作、学习等场景,可营造健康舒适的照明环境。

3.蓝牙WIFI无线控制

H6225L的稳定辅助供电给模块提供保障,高性能的动态响应可让模块在不同模式下都能保持稳定状态。

4.多样的模块选择

H6225L具有低纹波的特点,可以满足不同平台对模块供电的要求,选择更加灵活。

磁吸灯恒流智能调光+模块辅助供电应用方案

【高性价比配套方案】H5112A+H6225L

输入电压:48Vac(Vdc)

输入功率:Pin:25W

输出参数:30-36V@0.36AX2

控制模式:PWM调光

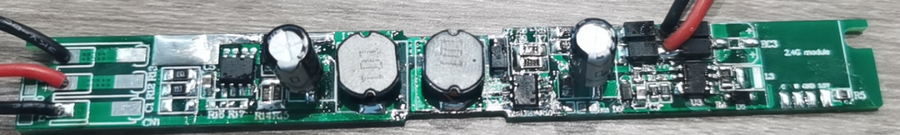

( 实物图 )

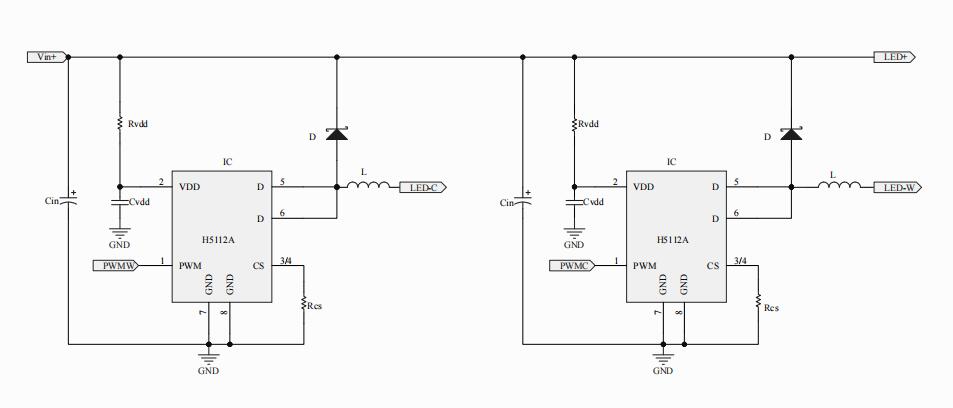

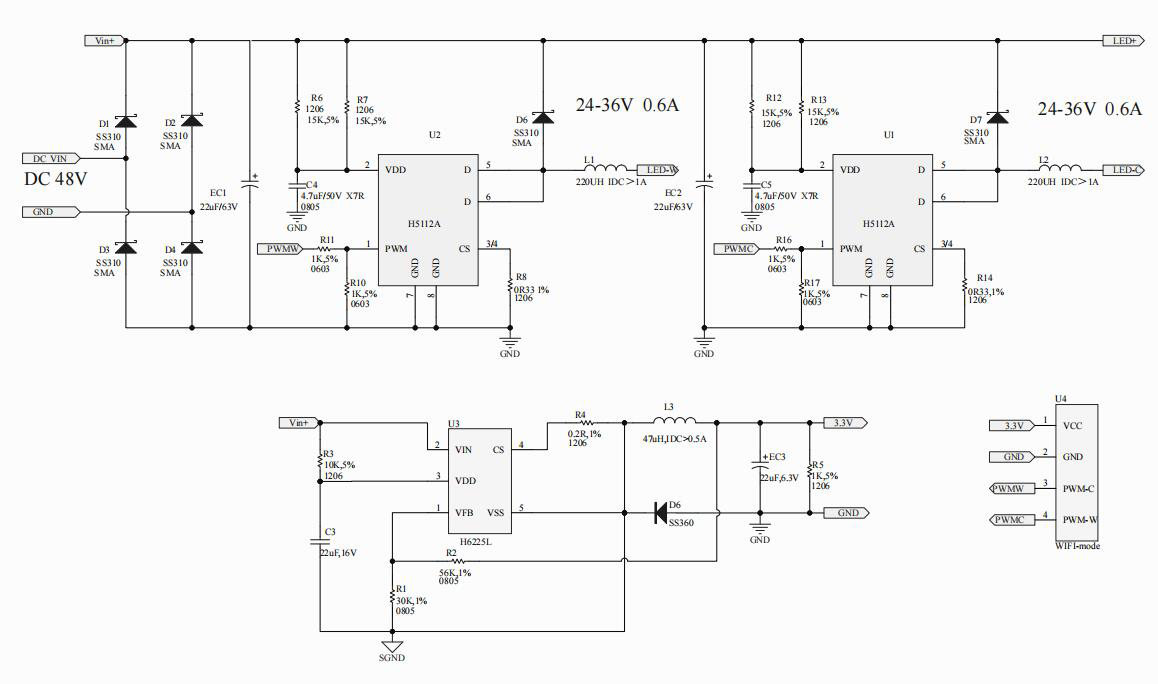

( 方案原理图 )
