Scheme Introduction
宽压15-150V电动车仪表供电方案H6223A
——

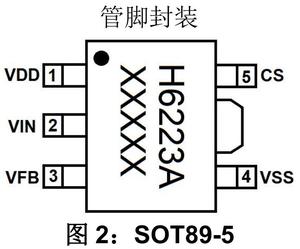

•  小体积SOT89-5封装

•  输出线损电压补偿

•  高转换效率可达95%

•  内置150V高压MOS

•  宽压15V-130V输入范围•  带多种保护功能:过流保护(OCP)、过热保护(OTP)、输出短路保护(SCP)

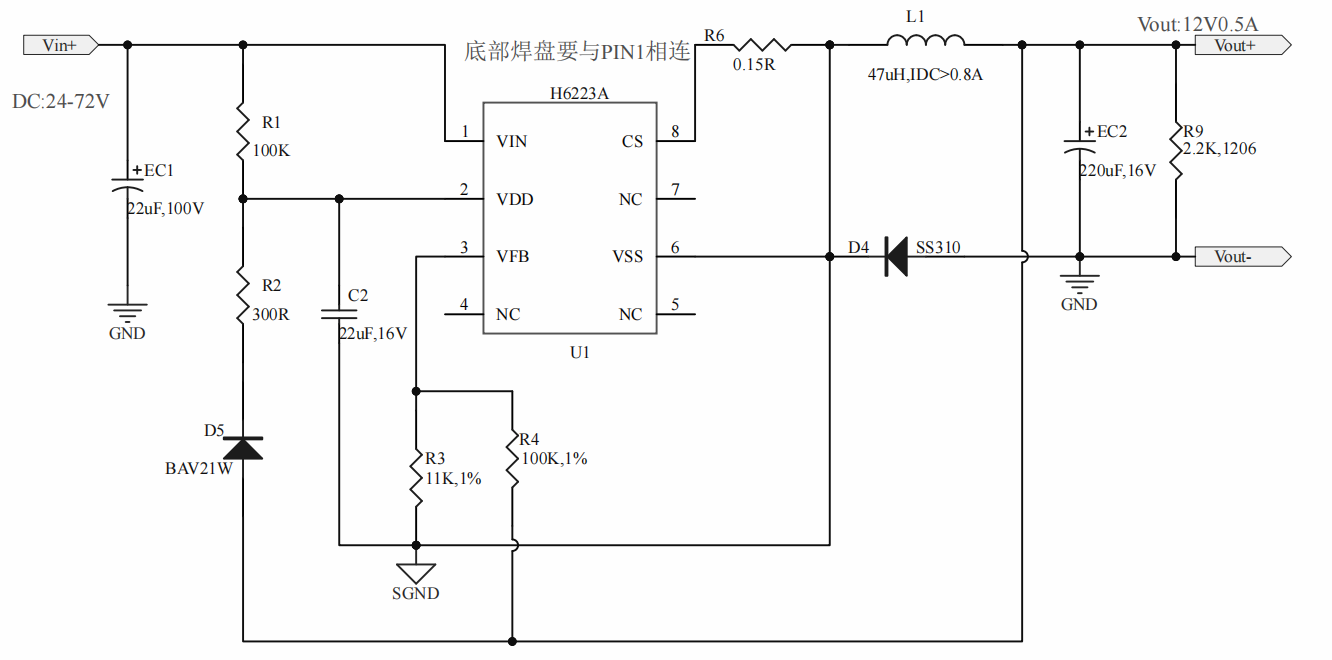

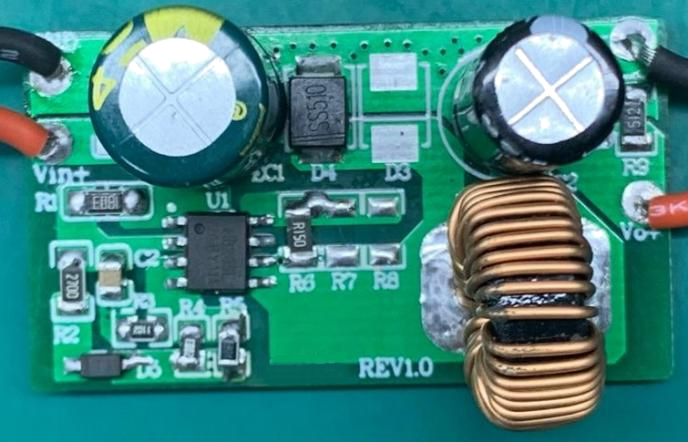

该应用方案的典型参数为:【15-150V输入转12V500mA】

•  支持输出电压最低可调至3.3V

•  线性调整率和负载调整率良好•  内置软启动功能(SS),启动无过冲

•  动态响应快,输出电压精度高(±5%)

•  典型的0.6A持续电流及2A峰值瞬间电流


       本文介绍的是电动车仪表供电应用方案。惠海半导体推出的一款高耐压150V的DC-DC降压恒压芯片H6223A可应用于该方案当中,输出电压精度高(可控制在±5%的恒压精度),具有良好的稳定性,内置多重保护功能,对仪表中控系统的安全稳定运行起到重要的作用,提高仪表系统功能的可靠性和控制精度。同时该芯片具有运行高效、小体积、外围简洁、低成本等实用优势,相对于市场同类芯片电流做得更大,能够充分满足电动车仪器仪表的供电要求。
1.【H6223A产品特点】

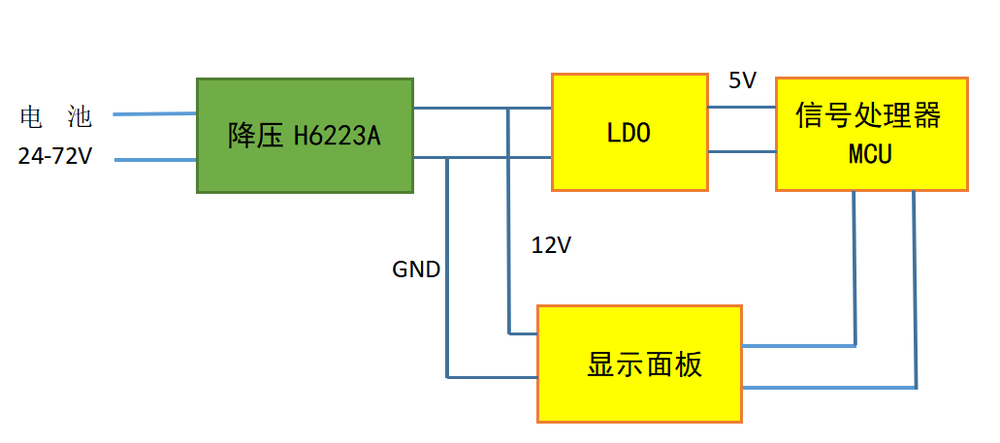

2.【H6223A电动车仪表供电应用】

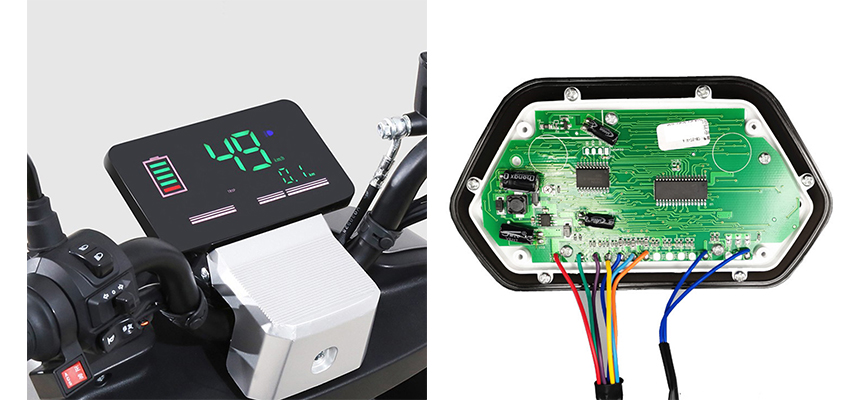

     电动车依其便捷环保和高性价比的特点,成为越来越多人出行的重要交通工具。电动车仪表是电动车与驾驶人员信息交互的显示平台,负责展示指示灯状态、行驶速度、故障报警等实时信息以及剩余电量、续航时间等电池数据。
