高性价比:惠海H7306,0.1-0.5V低压差恒流,过温降电流,大功率支持9V/12V的车灯线性恒流芯片

近几年LED技术革新,汽车照明企业迎来了机遇挑战并存的时代。未来车灯将向智能化、数字化、个性化的方向发展, 从光源上看,车灯将逐步从卤素、氙气向 LED、激光渗透。技术手段的更新将对整个车灯行业产生巨大影响,LED和智能化的渗透使车灯市场规模得到了意想不到的增长。只要企业有过硬的核心技术,那么便会迎来发展的春天。




惠海半导体致力于汽车LED灯线性驱动的创新与研究,特推出了线性恒流芯片H7306。


01

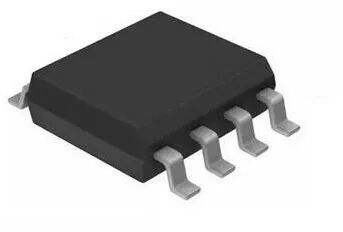

芯片概览

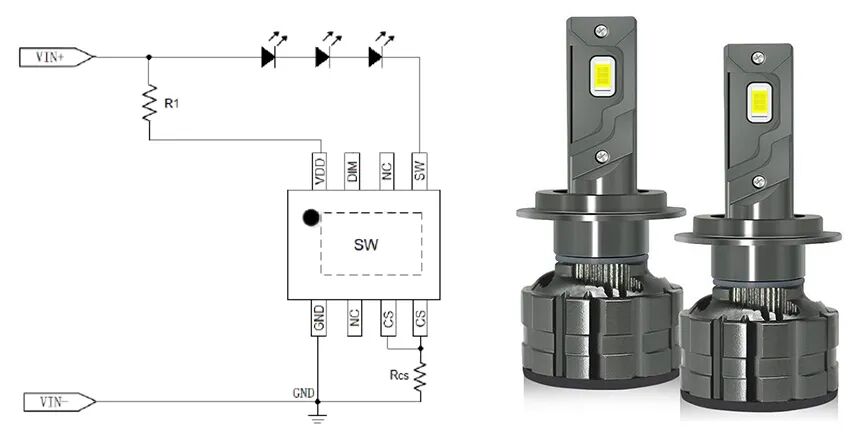

典型应用原理图与实物

H7306 是一种低静态电流、带PWM 调光功能的LED 线性降压恒流驱动器。通过采样CS 脚电压来实现输出电流恒流控制。H7306 的电源脚VDD 工作电压范围为2.5V 到36V,芯片设计稳压电路实现内部稳压5V 供电。当电源电压高过36V 时可通过在VDD 脚外接5.1V 稳压二极管即可满足高压大电流恒流LED 驱动。H7306 内置过热保护功能,当环境温度过高,芯片会进入过热保护状态,随温度升高而逐渐减小LED 的输出电流,可有效保护芯片。

H7306

LED线性恒流驱动器



◆ 线性恒流更容易解码汽车协议

◆ 130℃过温降电流

◆ 0.1-0.5V低压差恒流拐点

◆ 电路外围简洁,成本低,功率损耗小

◆ 无电感,无EMI干扰,电路走线简单

◆ 支持多颗并联应用可实现大功率

◆ 可以做到60W,72W,90W,100W,120W等大功率应用

◆ 可满足9V,12V,15V,18V,20V,24V,30V,36V,48V等多种应用


02

应用描述


1

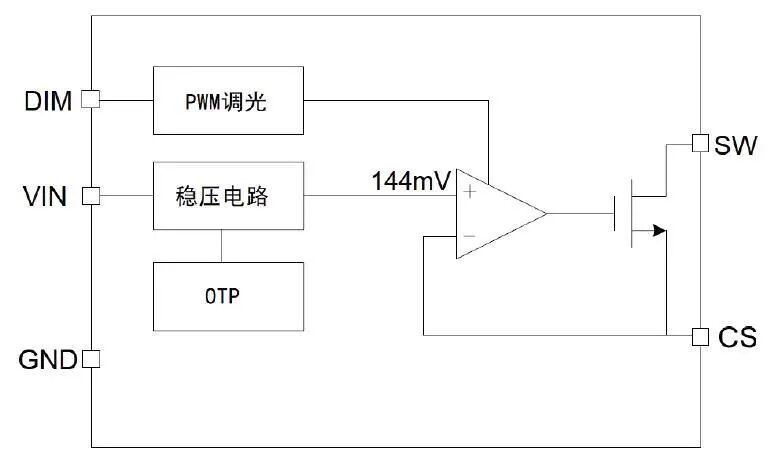

功能框架图


H7306 内置MOS,最大支持2A 输出电流。当PWM 拉低到GND 超过120ms,芯片自动进入休眠模式以降低功耗,当PWM 端口拉高以后芯片重新启动。芯片的输出电流都通过CS 端口电阻来设定。


低压差恒流拐点,过温降电流,大功率是大家比较关注的,下面我们来详细看一下。

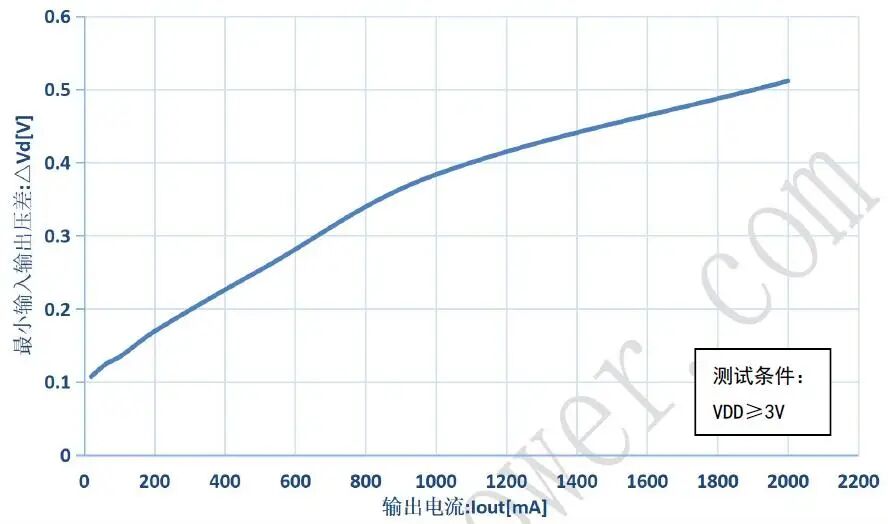

H7306线性降压恒流最小压差曲线


最大只要0.5V电压差即可实现恒流

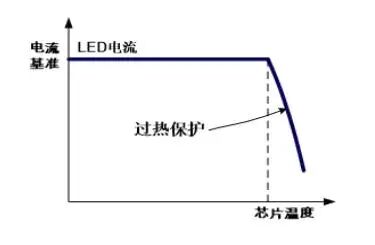

H7306集成了OTP热保护功能。当芯片结温温度达到130℃时,它将开始逐渐降低输出负载电流,从而限制输入功率,以提高系统的可靠性。



03

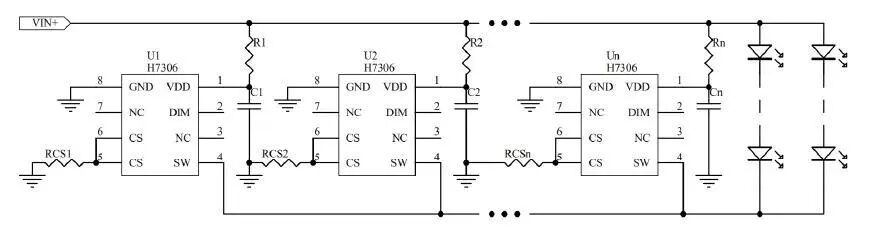

H7306线性恒流大功率应用





H7306 内部集成可编程的恒流驱动器,可支持多颗芯片并联使用,实现更高的功率应用,可以做到60W,72W,90W,100W,120W等大功率


04

更多领域及其他选型


1

更多应用领域



球泡灯,车载阅读灯,激光灯,洗墙灯等。

2

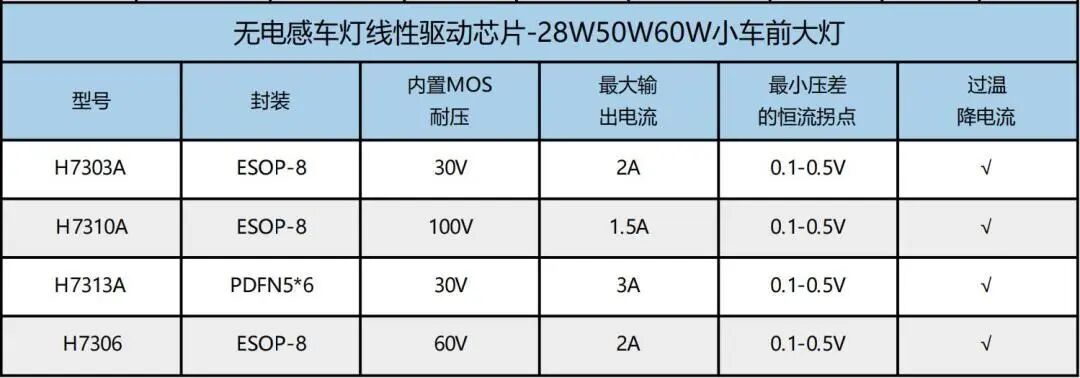

更多型号选择




申请免费样品及相关规格书等资料可联系我司销售工程师或者拨打0769-22369816,惠海半导体竭诚为您服务!
