惠海 DCDC 同步降压芯片 H4025 40V36V30V24V降压12V5V3.3V 高性能 高效率 低功耗 EN使能脚在电源控制、车载电子、新能源设备等供电场景中,是不是总被效率低、输出纹波大、芯片抗扰性差等问题困扰? 今天给大家带来一款专为降压场景打造的40V同步降压恒压芯片,宽压输入、宽压输出、高效同步整流、稳定恒压输出,一站式解决供电系统的降压设计难题,大幅简化外围电路,提升产品可靠性! H4025是一款集成高功率MOS管的宽输入电压同步降压DC-DC恒压芯片,专为40V及以下输入场景设计,采用先进的PWM/PFM混合调制模式,兼具高转换效率与低静态功耗,实现精准恒压输出,同时内置完善的保护机制,无需额外增加保护电路,是电源、车载、新能源等降压场景的理想电源方案。 ![]() ![]() ★DCDC同步降压芯片 ★带EN使能脚,可做智能控制 ★效率高,低功耗,低纹波,动态响应优异 ★有良好的EMI特性,易过认证 ★带短路保护、过热保护、欠压保护 ★可与QC2.0/QC3.0 协议芯片构成快充电源方案 ★支持24V 30V 40V输入,5V3A 9V2A 12V1.5A输出 ★支持12V转5V 24V转5V24V转9V24V转12V大电流 ★高端电流检测输入端采样,电流检测电阻功耗低,效率高

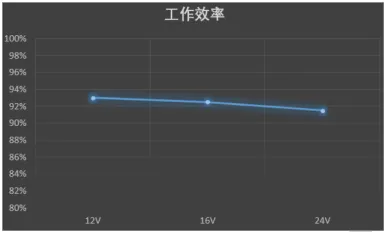

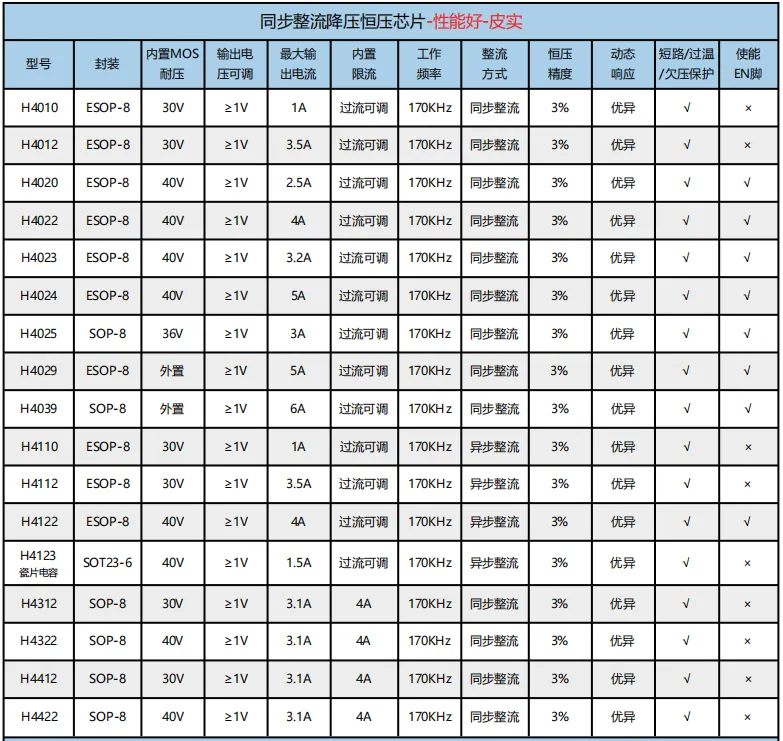

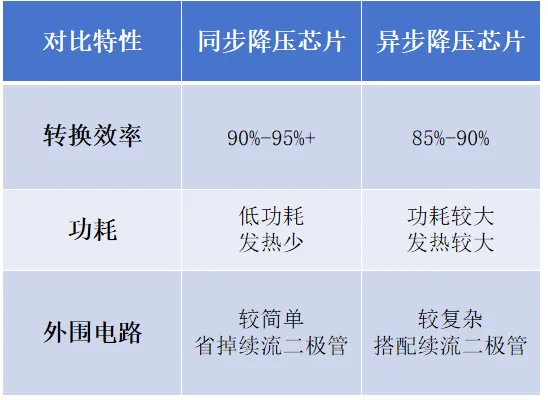

H4025的工作效率高,实测均在90%以上。 相比传统降压方案,这款40V同步降压恒压芯片的核心价值体现在:转换效率高、发热少、外围简单、带EN使能控制、动态响应快等优势。 ![]() 40V高压宽输入,适配多场景供电 支持4.5~36V宽范围输入,兼容锂电池、车载电瓶、工业总线等多种高压供电方式,轻松应对输入电压波动,适配复杂工业/车载环境。 同步整流架构,转换效率拉满 内置高集成度同步整流MOS管,替代传统肖特基二极管,转换效率最高可达95%以上,大幅降低芯片发热,无需额外散热片,节省PCB板空间,提升产品散热性能。 恒压精度高 采用高精度反馈调节机制,输出电压2.5-32V可调,输出纹波低,电压精度高,满足MCU、传感器、驱动模块等精密器件的稳定供电需求。 外围简洁,方案成本低 集成度高,优化续流二极管,可简化硬件设计,缩短研发周期,降低BOM成本,适合批量产品应用。 带多种保护功能,可靠性拉满 内置过温保护、过流保护、输出短路保护等多重保护功能,芯片在异常工况下自动进入保护模式,故障解除后自动恢复,有效保护芯片及后级负载,提升产品整机可靠性。 这款芯片可完美适配需要大功率、低压稳定输出的各类场景,重点应用于: ★车载电子:车载导航、行车记录仪、车载充电器、车载传感器; ★工业控制:PLC、工业变频器、伺服驱动器、工业传感器、仪器仪表; ★新能源设备:光伏储能小模块、锂电池保护板、便携储能电源; ★智能家居:智能门锁、安防摄像头(户外高压供电版)、智能家电控制板; 其他:电动工具、便携式设备、高压总线供电系统等。 同系列全家福
申请免费样品及相关规格书等资料可添加我司市场客服,惠海半导体竭诚为您服务! |
