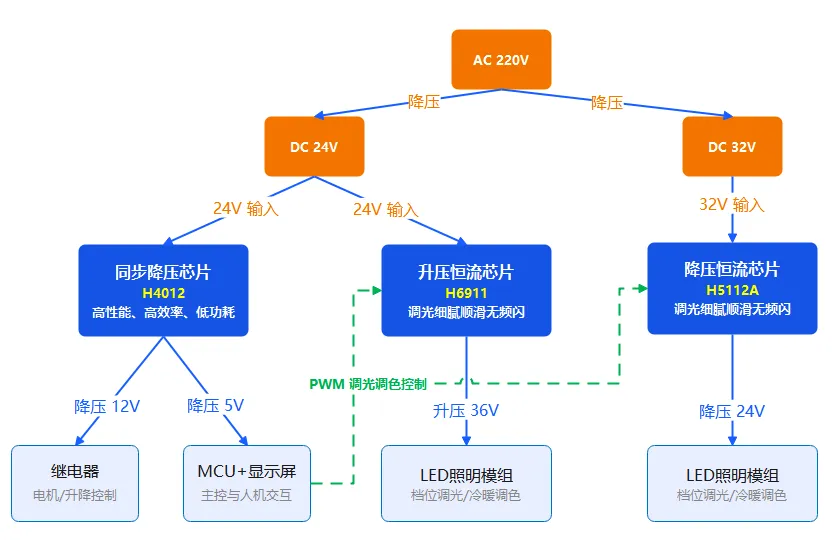

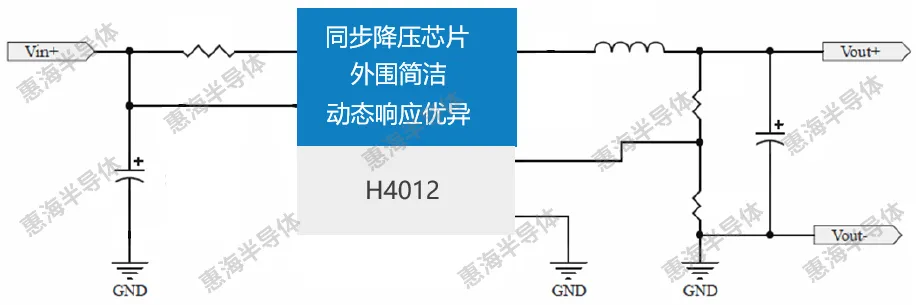

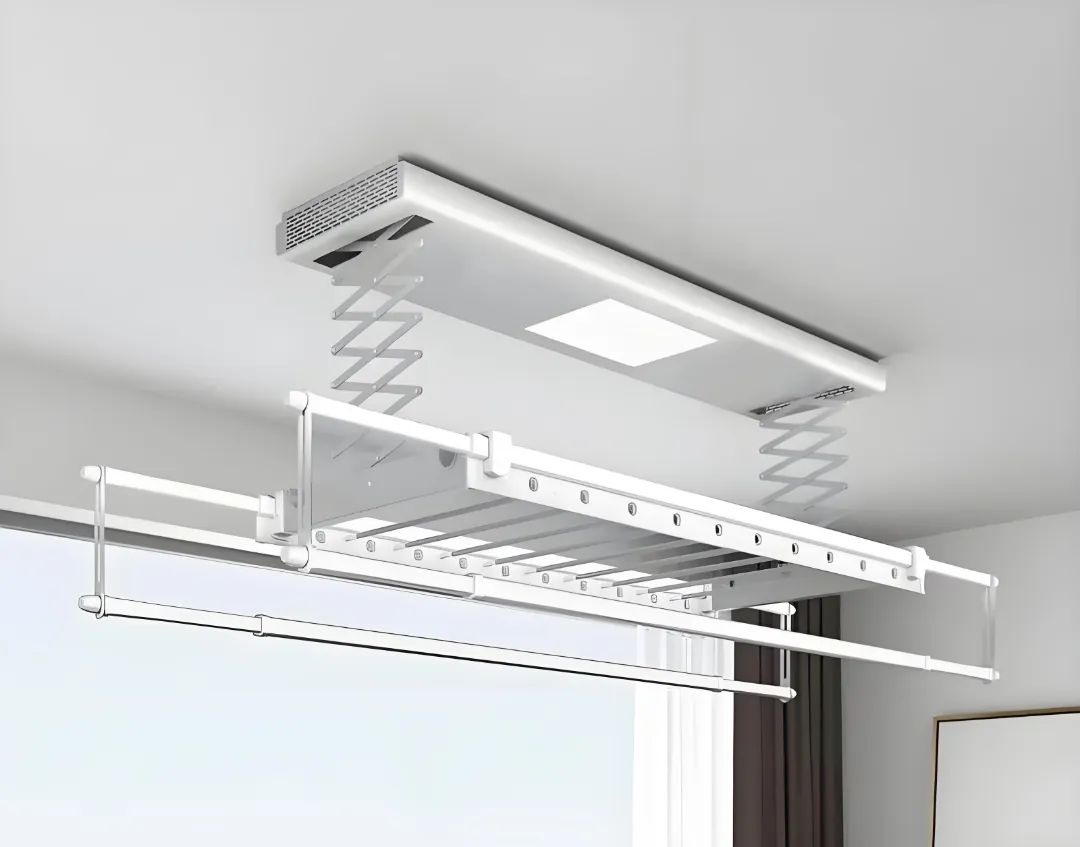

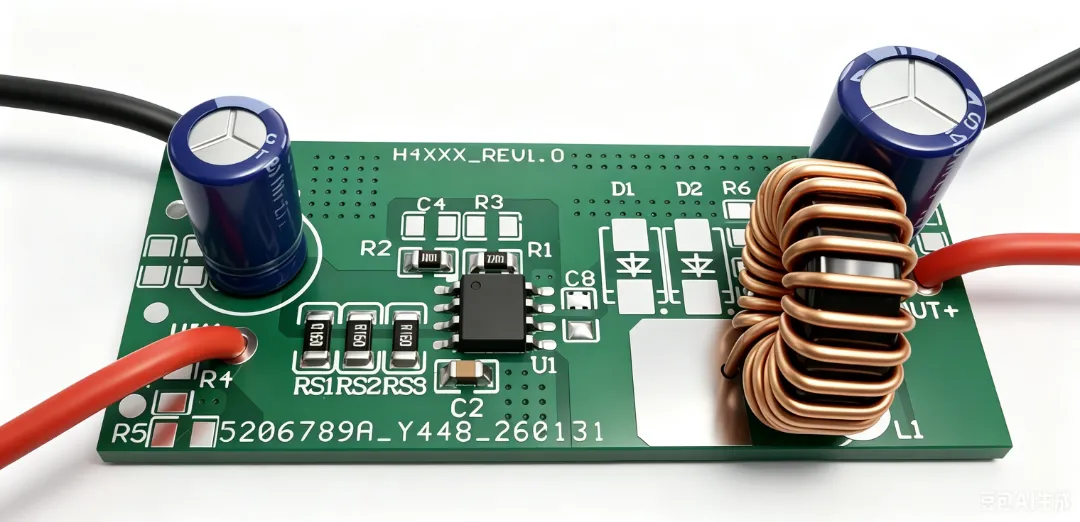

从 24V 到 5V/12V/36V：智能晾衣架多轨电源的芯片落地---同步降压芯片H4012+无频闪LED驱动芯片H6911+H5112A近两年智能晾衣架的卷度大家有目共睹 —— 从基础的电动升降，到照明、风干、烘干、消毒、语音控制一应俱全。功能越堆越多，对电源系统的考验也越来越大。 不少客户跟我们吐槽：24V 母线转好几路，线性方案烫得手心冒汗；灯光调光低档频闪严重，消费者投诉多；继电器一吸合，屏幕就闪一下甚至主控重启；EMC 测试卡好几次，改板改到头疼。 其实这些问题，选对电源芯片就能解决大半。今天我们就结合实际落地的量产方案，聊聊我们的电源管理芯片，怎么从供电到灯光，把智能晾衣架的电源系统做稳、做好。   智能晾衣机的典型电源架构： 市电经AC-DC转换后输出直流母线，之后分三个核心供电支路： 1. 12V支路：给控制升降、照明、消毒功能的继电器供电，要求瞬态带载能力强、输出稳定，不能有电流声； 2. 5V支路：给MCU、显示屏、触摸按键、蓝牙/WiFi模组供电，要求纹波小、效率高、待机功耗低； 3. 照明恒流支路：给LED灯板供电，要求恒流精度高、调光无频闪、冷暖光调色顺滑，覆盖24V/32V两种母线场景。 H4012内置30V耐压MOS，它能够实现精确恒压以及恒流的同步降压型 DC-DC 转换器；采用高端电流模式的环路控制原理，实现了快速的动态响应。H4012 工作开关频率为 170kHz，具有良好的 EMI 特性。H4012 不仅可实现降压电源管理方案，还可以与 QC2.0/ QC3.0 识别芯片构成快速充电电源管理方案。
H4012芯片特点： ★DCDC同步降压芯片 ★带EN使能脚，可做智能控制 ★效率高，低功耗，低纹波，动态响应优异 ★有良好的EMI特性，易过认证 ★带短路保护、过热保护、欠压保护 ★可与QC2.0/QC3.0 协议芯片构成快充电源方案 ★支持24V 30V 40V输入，5V3A 9V2A 12V1.5A输出 ★支持12V转5V 24V转5V 24V转9V 24V转12V大电流 ★高端电流检测输入端采样，电流检测电阻功耗低，效率高

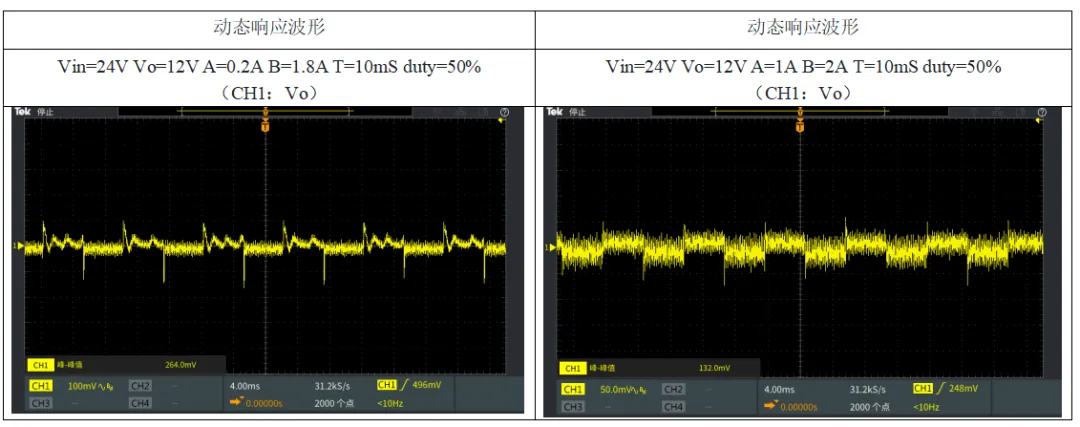

工作波形： 1. 动态响应波形测试优异的动态响应特性：负载从轻载至满载阶跃变化时，输出电压跌落幅值低，恢复时间短，且无过冲与振荡现象。

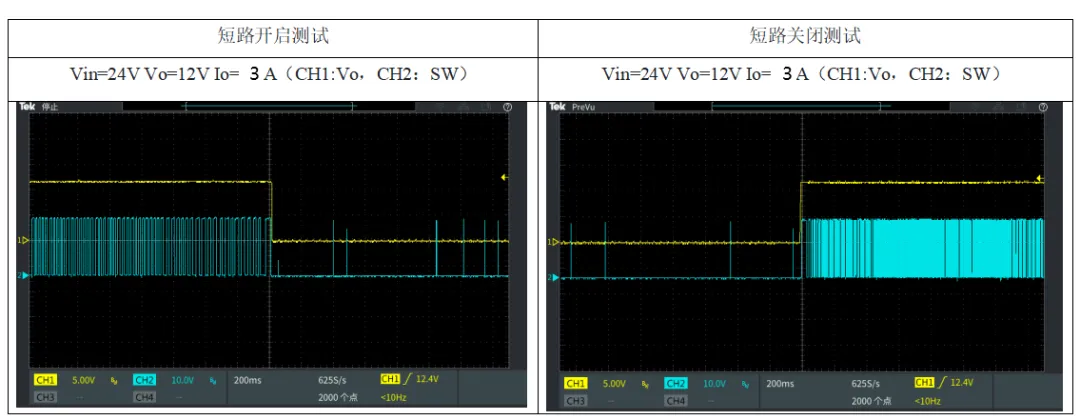

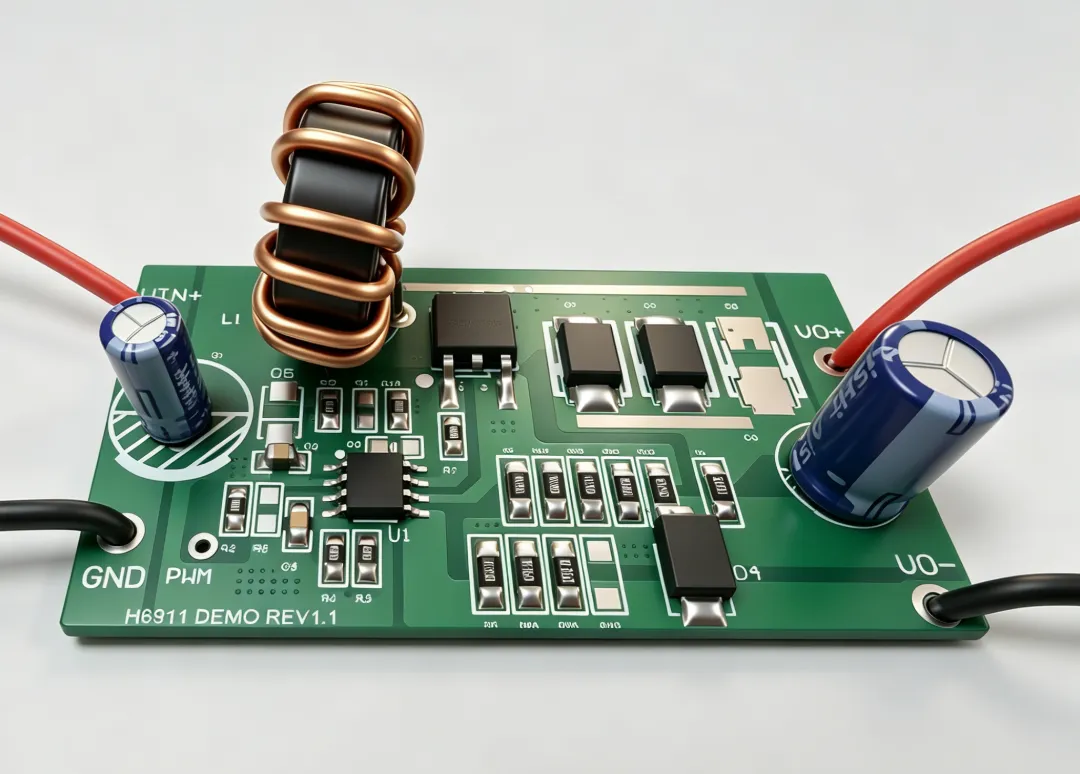

2. 短路保护测试芯片带短路保护功能，故障移除后，能恢复正常输出。  H6911是一款外围电路简洁的宽调光比升压调光LED恒流驱动器，可适用于2.6~40V输入电压范围的LED恒流照明领域。可实现高精度的恒流效果。PWM调光支持高辉应用，支持1K以上的PWM调光频率，分辨率超过1000:1,芯片设计数转模调制功能，调光全程无频闪。

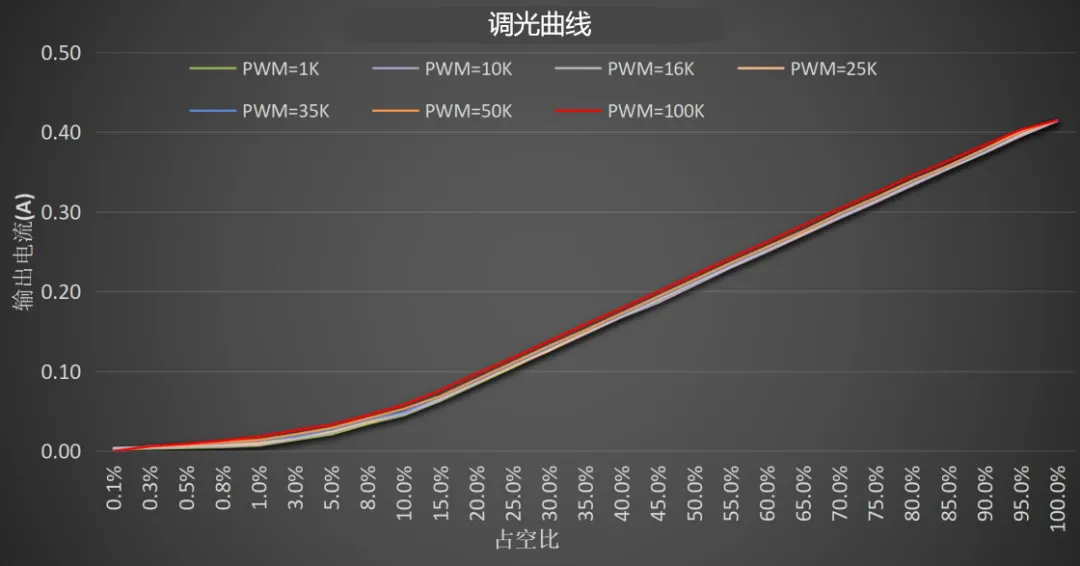

产品特点： ★支持最低输入电压2.5V ★支持10A大电流，大功率 ★支持数转模无频闪调光，低调光深度0.1% ★调光频率超过32K，转换效率>95% ★可实现档位调光，冷暖调光调色功能 ★集成软启动、过压保护和过热降电流等多种保护功能 ★可应用于3.7V 5V 12V 24V升24V 36V 42V 10A大电流、300W大功率的智能照明应用  调光曲线：

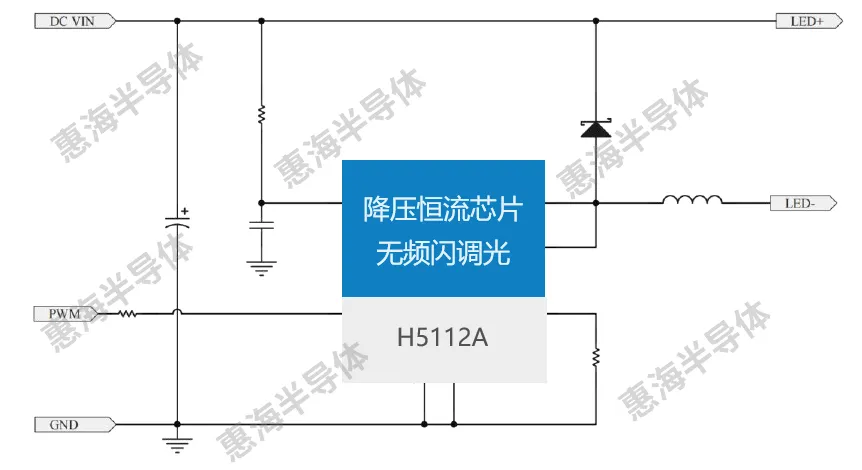

调光曲线细腻顺滑，无频闪，无阶梯感。 H5112A是一款外围电路简单的多功能平均电流型LED恒流驱动器，适用于5-100V电压范围的大功率恒流LED驱动领域。芯片采用了平均电流模式控制，输出电流精度高，带PWM调光功能，分辨率超过1000:1。芯片内部还集成了环路补偿，外围电路更加简洁可靠。
产品特点： ★可实现档位调光，冷暖调光调色功能 ★内置过温，过流，输出短路保护
调光曲线：
调光曲线细腻顺滑，无频闪，无阶梯感。 |
