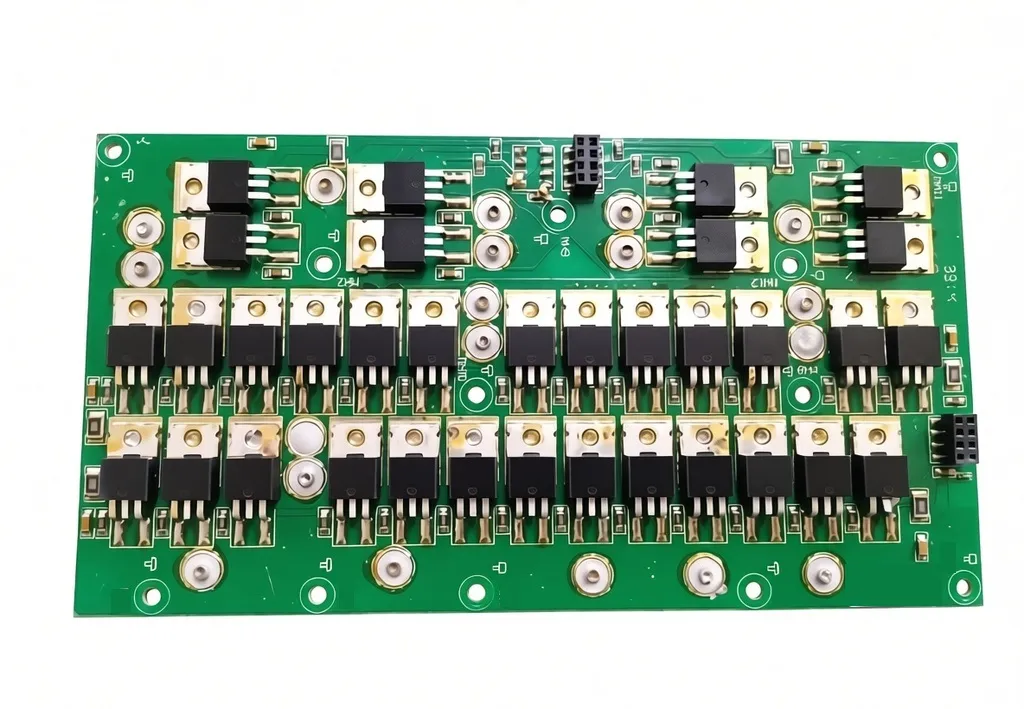

焊完板子一上电，「啪」的一声 MOS 管直接炸成黑炭？
产品跑半小时，MOS 管烫到能煎蛋，散热片加了一层又一层还是没用？
高频电源效率死活上不去，查了三天三夜才发现是 MOS 管开关损耗拖了后腿？
作为硬件工程师，你一定在 MOS 管选型上踩过这些离谱的坑。很多新手选型只看首页标称的「耐压 XXV、电流 XXA」，结果一到实际工况就掉链子。
今天我们就把20-250V 中低压 MOS 管选型的 5 个核心参数讲透：从参数本质、工程陷阱到不同场景的选型逻辑，看完你不用再对着几十页 datasheet 发愁，照着选就能规避 90% 的失效问题。
这两个参数是 MOS 管的「安全红线」，选不对直接秒炸，没有任何补救空间。
1. Vdss：别拿直流耐压当回事，尖峰才是隐形杀手

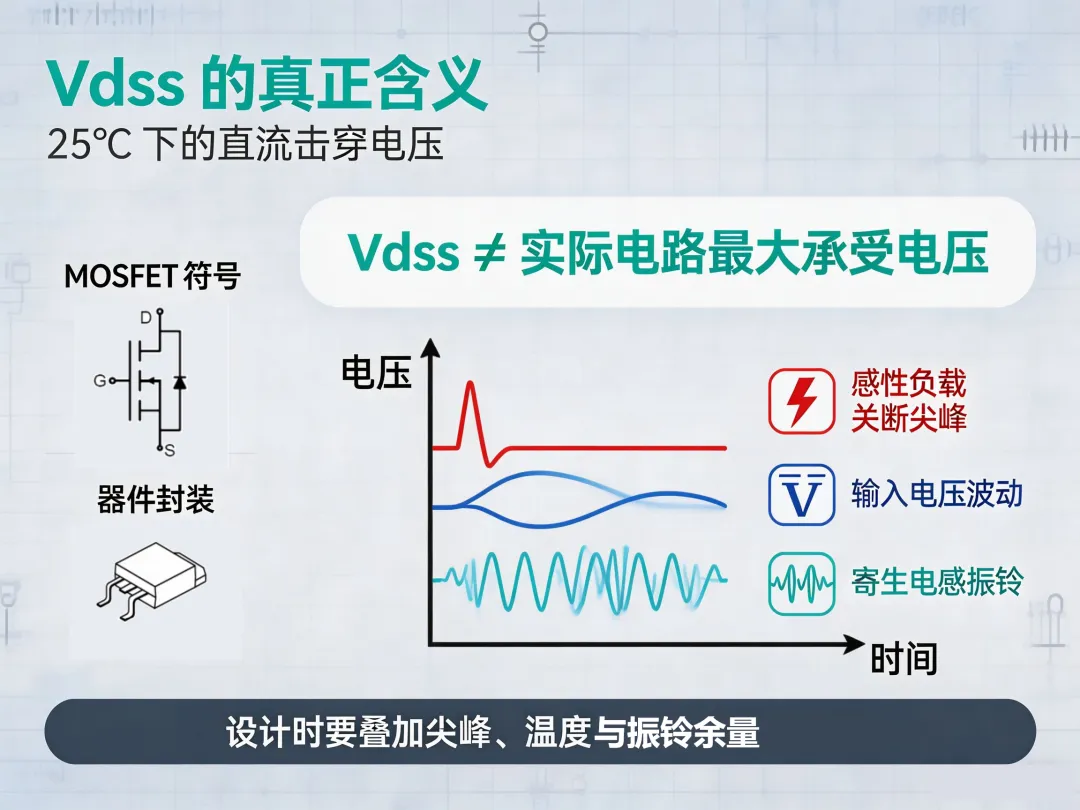

很多人以为 Vdss 是 MOS 能承受的最大直流电压，实际上这是25℃下的直流击穿电压，实际电路里你要面对的是各种妖魔鬼怪：
感性负载（电机、变压器、继电器）关断时的反向电动势尖峰
输入电压波动、负载突变产生的瞬态过压
布线寄生电感导致的开关振铃尖峰
这些尖峰可能是标称工作电压的 1.5-2 倍，直接把 MOS 管击穿。
★选型黄金规则：
普通阻性 / 容性负载：
工作电压≤80% Vdss（留 20% 余量），比如 12V 系统选≥20V，24V 系统选≥30V
感性负载、车载 / 工业场景：工作电压≤60%-70% Vdss（留 30%-50% 余量），比如 48V 电动车控制器别选 50V，直接上 60V 以上；220V 整流后的低压侧选≥250V
2. Id：常温电流都是「虚标」，高温降额才是真实水平
别被 datasheet 首页的「Id=30A」骗了！这个值是壳温 25℃、理想散热条件下的连续电流，实际产品里壳温升到 100℃是常事，这时候 Id 直接打 6-7 折 —— 标称 30A 的 MOS，高温下实际只能扛 18-21A。
★选型黄金规则：
连续工作电流≤高温降额后 Id 的 70%，比如你需要 10A 连续电流，别选标称 15A 的，选 20A 以上更稳妥
脉冲电流 Idm 是瞬态值（通常单脉冲 < 10μs），绝对不能当连续电流用，长时间过载会直接烧断键合线
MOS 管的发热分为「导通损耗」和「开关损耗」，低频场景里 90% 的发热都来自导通损耗，而导通损耗的核心就是 RDS (on)，公式很简单：
导通损耗P = I² × RDS(on)
电流越大，内阻对发热的影响越夸张 ——10A 电流下，RDS (on) 多 10mΩ，损耗就多 1W，温度能升十几度。

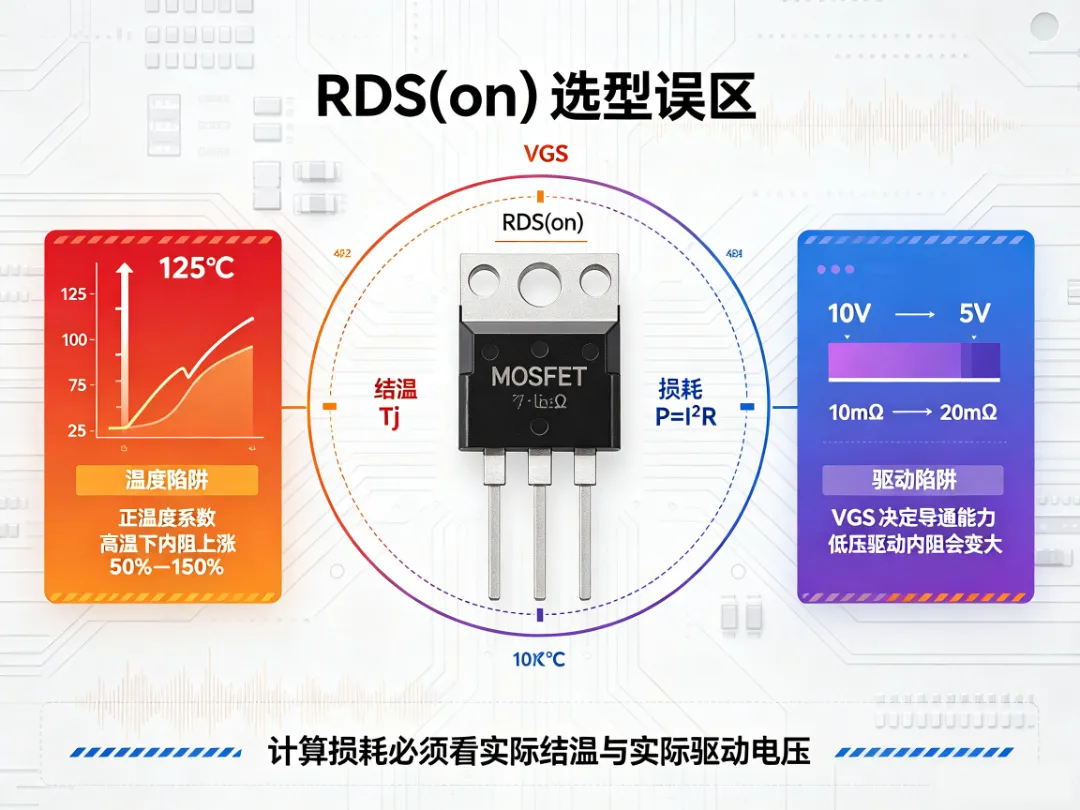

但 RDS (on) 有两个 90% 的人都踩过的坑：
温度陷阱：RDS (on) 是正温度系数，结温 125℃时的内阻比 25℃时大 50%-150%！很多人用常温标称值算损耗，实际高温下发热直接翻倍
驱动陷阱：RDS (on) 和 VGS 强相关，5V 驱动下的内阻可能比 10V 驱动下大很多！比如某 MOS 标称 10mΩ@VGS=10V，在 VGS=5V 时内阻可能涨到 20mΩ
✅ 选型取舍逻辑：
低频大电流场景（<10kHz，比如电池保护、大功率负载开关、低速电机）：优先砸钱选低 RDS (on)，哪怕贵几毛钱，能省掉散热片的成本，还能提升产品可靠性
高频中小电流场景（>50kHz，比如快充、DC-DC 电源、高速 BLDC 驱动）：别盲目追超低 RDS (on)！低阻 MOS 通常芯片面积大，结电容也大，开关损耗会更高，要和结电容做平衡
小技巧：算损耗的时候，一定要翻 datasheet 里的「RDS (on)- 温度曲线」和「RDS (on)-VGS 曲线」，用你实际工况下的数值算，别信首页的标称值！
新手最容易犯的错误：以为 VGS (th) 是 MOS 管完全导通的电压。
大错特错！VGS (th) 只是「沟道刚形成的门槛电压」—— 比如 VGS (th)=2V 的 MOS，加 2.5V 电压只是「勉强导通」，内阻大到离谱，必须加足够的过驱动电压才能完全导通。
MOS 管按阈值电压分两类，千万别混用：
类型 | VGS (th) | 适配驱动电压 | 典型场景 |
逻辑电平 MOS | 1-2V | 3.3V/5V 单片机直驱 | 便携设备、IoT 模块、小家电 |
标准电平 MOS | 2-4V | 10-12V 专用驱动 | 工业大功率电源、电机驱动 |
✅ 选型避坑指南：
绝对不要用 3.3V 单片机驱动标准 MOS！笔者见过太多人用 VGS (th)=3V 的标准 MOS 接 3.3V 驱动，结果内阻是 10V 驱动下的 5 倍以上，开机 10 分钟就烫到掉焊盘
驱动电压别超过 15V，栅氧层击穿电压普遍在 20V 左右，建议在驱动端加 15V TVS 钳位，防止尖峰击穿栅极
PMOS 的 VGS (th) 是负值，选型逻辑和 NMOS 一致，注意驱动电压是负的就行
很多人低频选 MOS 很顺，一到高频电源就翻车，问题几乎都出在结电容上。不用记复杂的电容公式，你只要记住一个工程结论：

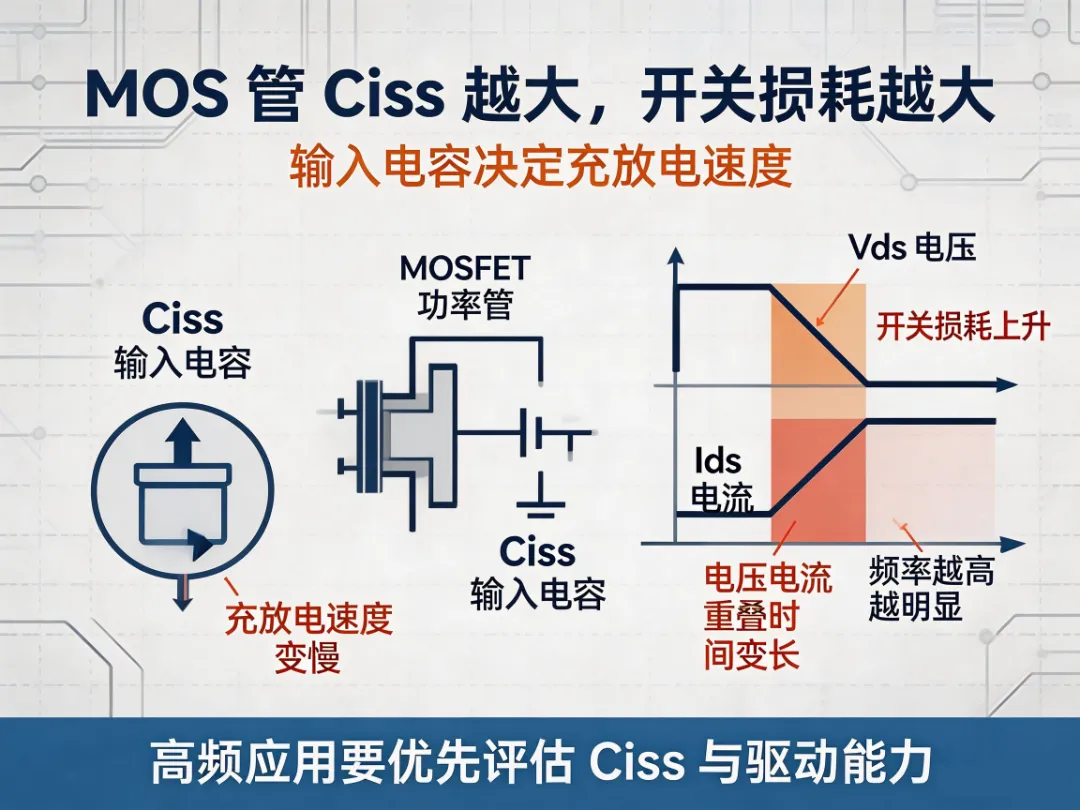

Ciss（输入电容）越大，MOS 管开关时的充放电速度越慢，开关过程中电压和电流的重叠时间越长，开关损耗就越大，频率越高这个问题越致命。
举个例子：100kHz 的 DC-DC 电源里，Ciss 大 1 倍，开关损耗可能高 50%，效率直接掉 3-5 个点，你怎么优化其他电路都补不回来。和 Ciss 强相关的还有 Qg（总栅极电荷），这个值越小，开关速度越快，驱动需要的功率也越小。
✅ 选型取舍逻辑：
高频场景（>50kHz，比如快充、服务器电源、高速电机驱动）：优先选 Ciss 小、Qg 低的型号，适当放宽 RDS (on) 要求，总损耗反而更低
低频场景（<10kHz，比如负载开关、继电器驱动）：Ciss 大小完全不用关注，随便选就行
注意匹配驱动能力：Ciss 大的 MOS 需要更大的瞬态驱动电流，如果你的驱动芯片最大输出电流只有 100mA，就别选 Qg 太大的 MOS，否则开关速度会被拖慢，发热更严重
这是 80% 的工程师选型时都会跳过的参数，但它恰恰是感性负载场景下批量炸管的元凶。
什么是雪崩？当你关断感性负载（电机、线圈、变压器）时，电感会产生反向电动势，一旦电压超过 Vdss，MOS 管会进入「雪崩击穿」状态，把电感存储的能量泄放掉 —— 这个过程本身是容错机制，但如果泄放的能量超过了 MOS 管的耐受能力，就会直接热击穿炸管。

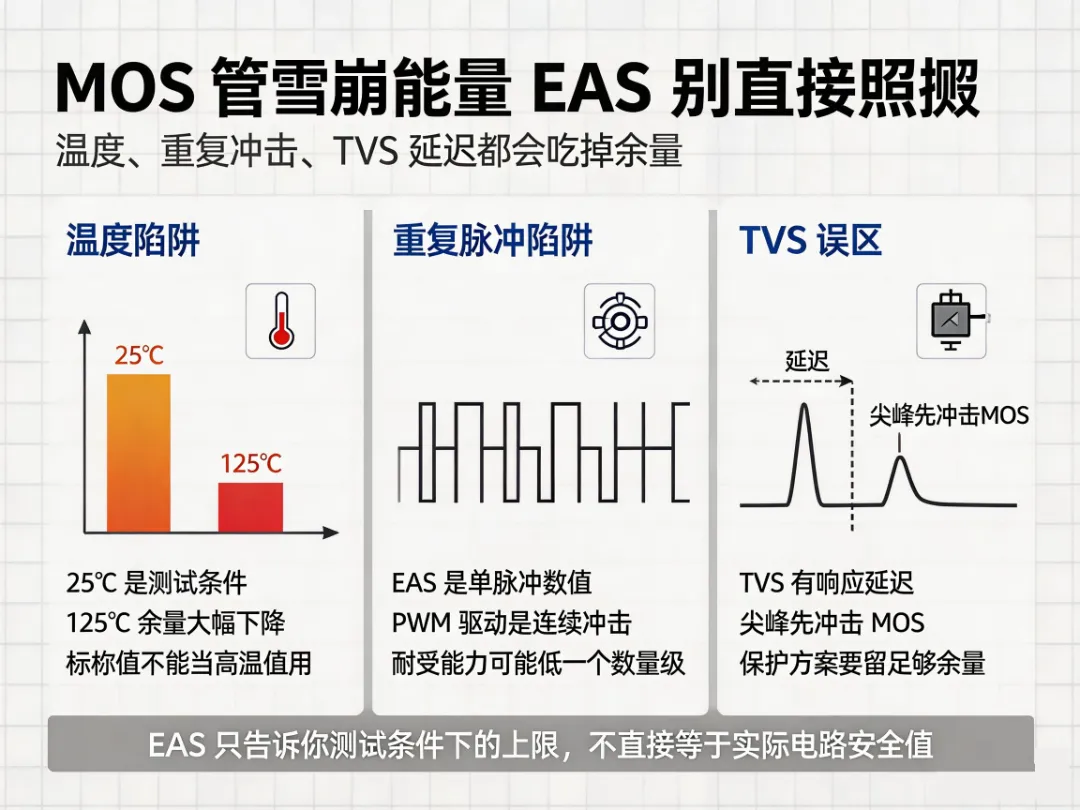

而 EAS（单脉冲雪崩能量）就是 MOS 管能承受的最大单次雪崩能量，但这里有三个致命陷阱：
温度陷阱：datasheet 标称的 EAS 都是 25℃下的值，结温升到 125℃时，EAS 会直接降到原来的 20%-30%
重复脉冲陷阱：标称 EAS 是单脉冲下的数值，如果你是 PWM 驱动电机这种重复雪崩场景，实际耐受能力比单脉冲低一个数量级
TVS 误区：别以为加了 TVS 就不用看 EAS，TVS 响应有纳秒级延迟，瞬时尖峰还是会先冲击 MOS 管
✅ 选型指南：
感性负载场景（电机、电磁阀、变压器驱动）：必须算电感能量E=½×L×I²，选 EAS 标称值≥1.5 倍计算值的型号，高温 / 重复脉冲场景再翻倍
纯阻性、容性负载场景：可以不用重点关注 EAS
