小封装搞定大场景！惠海 3 款 SOT23-6 DCDC 芯片，H62410Y H6601 H4123 ,12V 24V 48V降压3.3V 5V 外围简洁纹波小精度高

🔧 硬件工程师们的日常：
刚把电源板布局压缩到极致，模块供电的 DCDC 选型又卡壳了 ——
👉 要扛得住高压浪涌，不然一上电就炸；
👉 要纹波够低，不然后端传感器、射频模块全是杂讯；
👉 要封装够小，SOT23-6 最好，不然根本塞不下；
👉 还要性价比够高，采购那边的预算卡得死死的……


别慌！今天我们聚焦SOT23-6 小封装这一形态，带来三款覆盖 40V~100V 全主流电压段的降压型 DCDC 芯片，不堆砌参数，从底层设计、工程痛点到量产成本全维度拆解，帮你一次性理清模块供电的选型逻辑。

H62410Y：100V、0.5A

动态响应优异、低纹波、性价比高

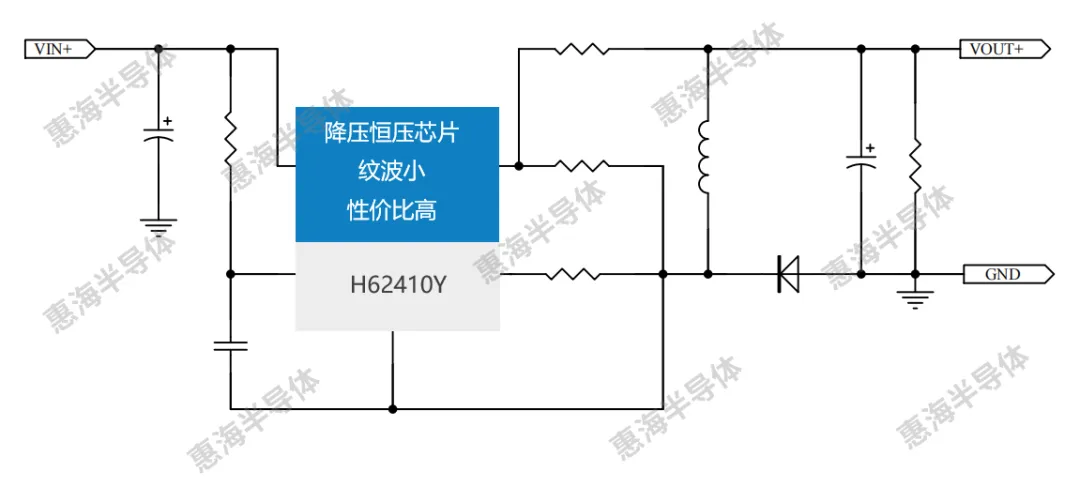

H62410Y 是一款支持宽压8-90V输入的开关降压型 DC-DC 控制器。芯片采用我司专利算法，采用固定频率 130KHz，响应速度快、线性调整率和负载调整率优异。内部集成了软启动、过流保护、过温保护、输出短路保护及输出线损补偿等功能，大大提高系统可靠性。

H62410Y芯片优势：
★8V至90V宽工作电压范围

★支持3.3V输出无需LDO
★转换效率最高可达95%
★外围简单、纹波小、动态响应高
★可支持48V 60V 80V 100V降压3.3V 5V 12V的应用
★带输出短路保护功能(SCP)、带软启动功能(SS)、带过流保护功能(OCP)、带过热保护功能(OTP)

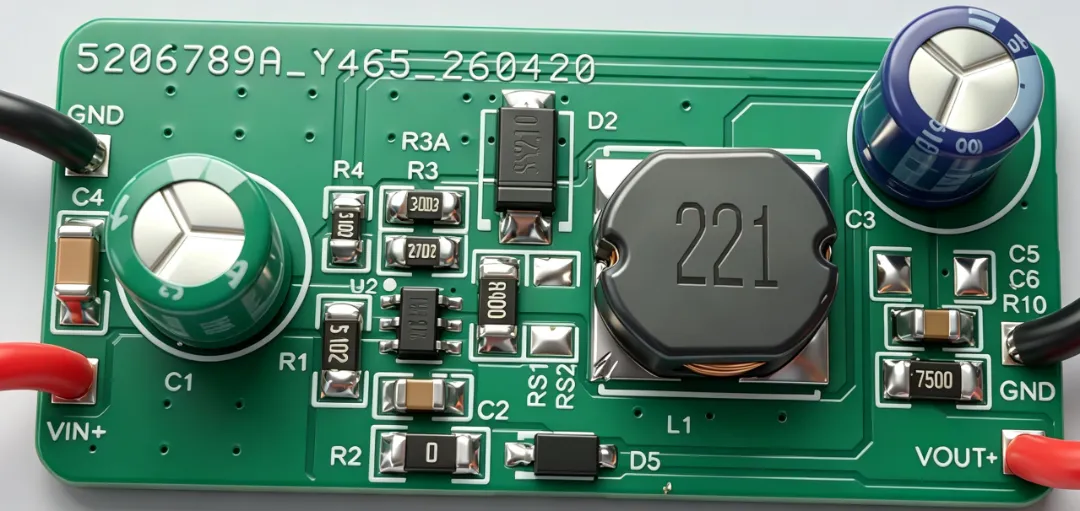

H62410Y 9-90V 降压 3.3V 0.3A 模块供电

✅ H62410Y动态响应优异。芯片典型开关频率 130KHz，搭配 5KHz 最小开关频率设计，内置优化的环路控制设计，动态响应优异，不会出现掉压重启问题

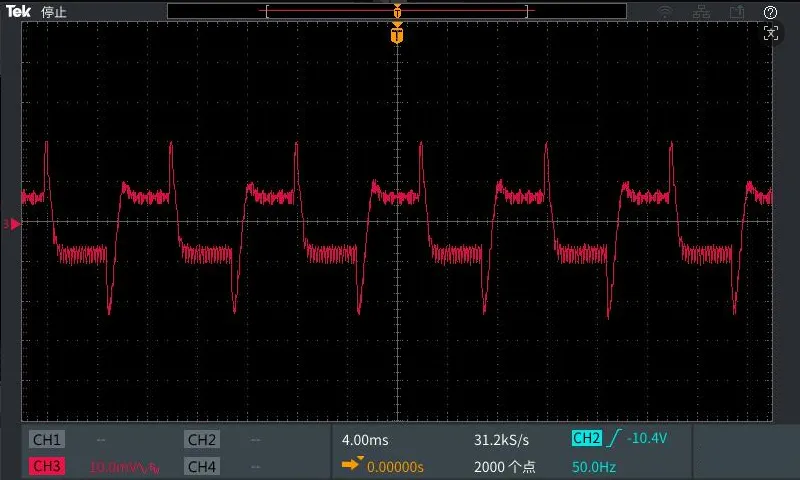

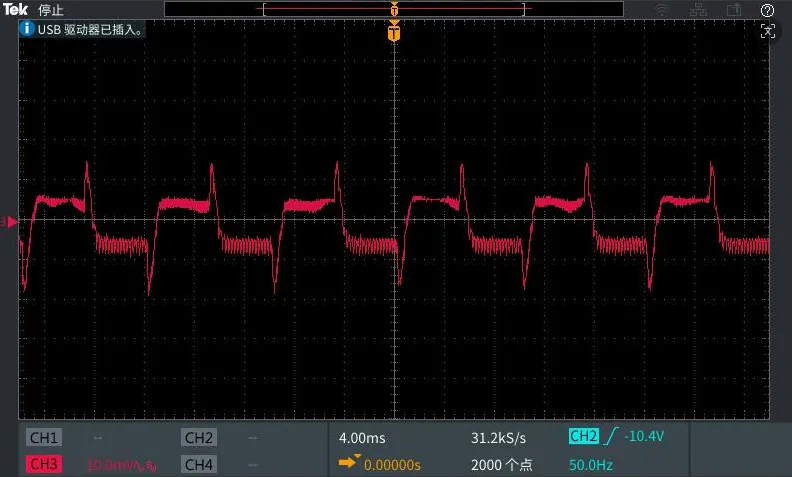

动态响应波形：Vin=48V,Vout=5V

H62410Y,动态响应1.png H62410Y，动态响应2.png

图一@A=0.5A,B=0.25A,T=10ms,Duty=50%

图二@A=0.5A,B=0.1A,T=10ms,Duty=50%

✅ 输出短路保护，异常时能快速响应，保护电路。

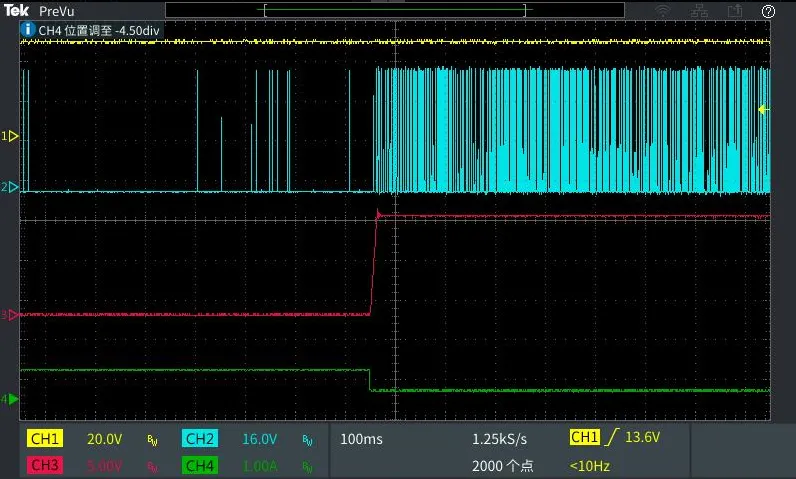

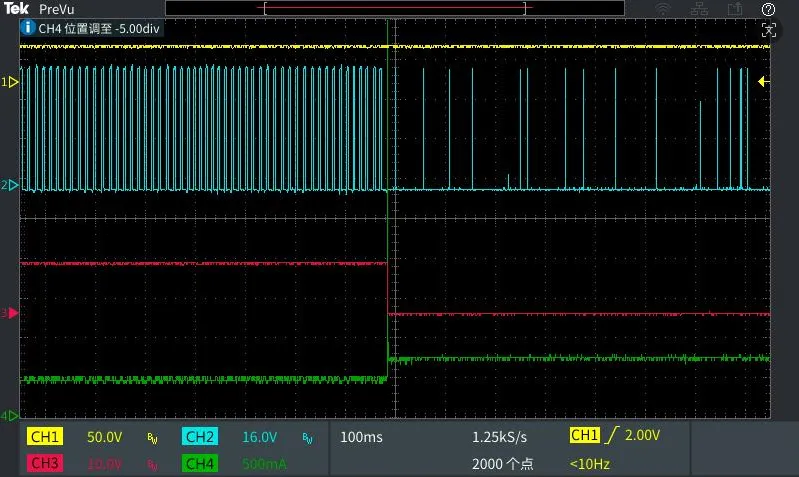

H62410Y，短路波形.png H62410Y,短路恢复波形.png

输出短路波形和短路恢复波形

典型应用场景：

高压母线降压、蓝牙模块、调光模块供电、电源板

H6601：80V，0.5A

实地、高精度、外围简单、动态响应优异

H6601 内置功率 MOSFET，在4.5-60V宽输入范围内，持续输出电流0.5A，芯片采用我司专利算法，负载和线性调整率优异。电流控制模式提供了快速瞬态响应，并使环路更易稳定。故障保护包括逐周期限流保护和过温保护。

芯片特征：

★80V耐压、0.5A持续电流
★SOT23-6小体积封装
★支持3.3V输出无需LDO
★实地架构，输出电压精度2%
★输出纹波小，动态响应好
★外围简洁，总体方案成本低
★支持12V 24V 36V 48V 60V转3.3V 5V
★专为模块供电设计

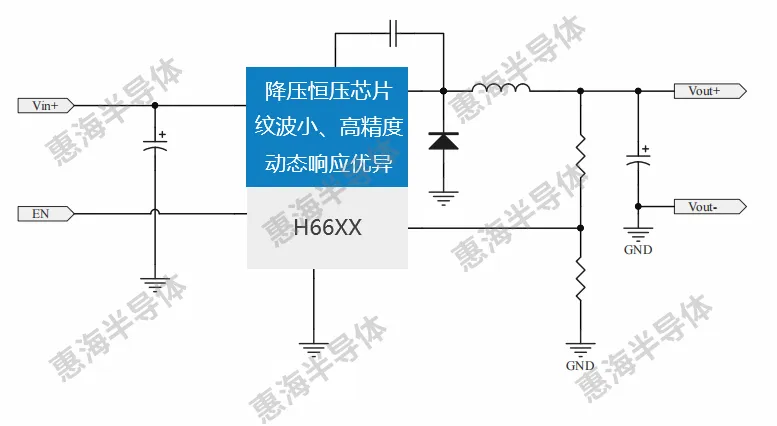

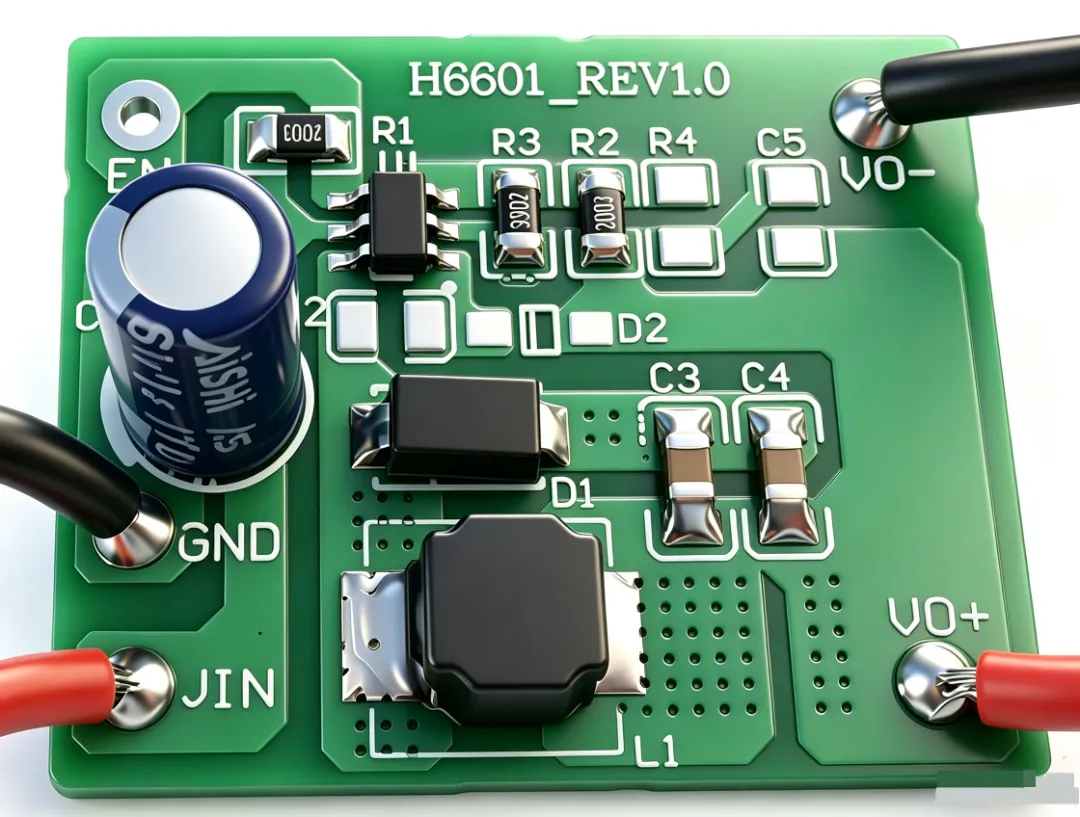

H6601 48V TO 5V 0.5A

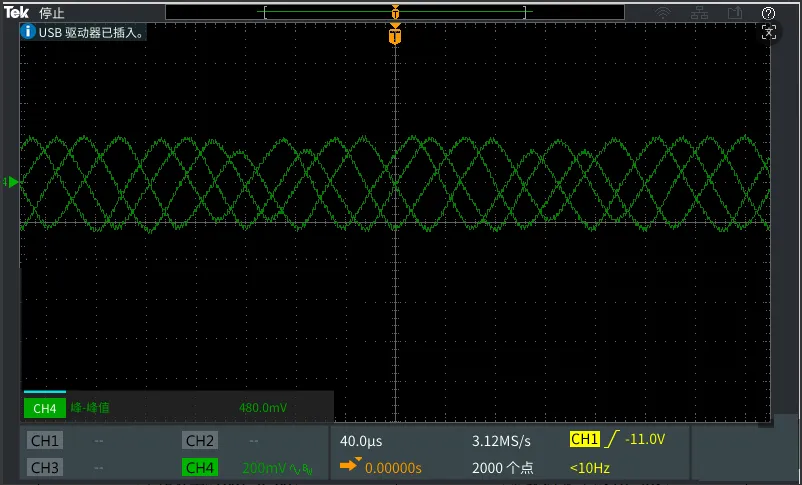

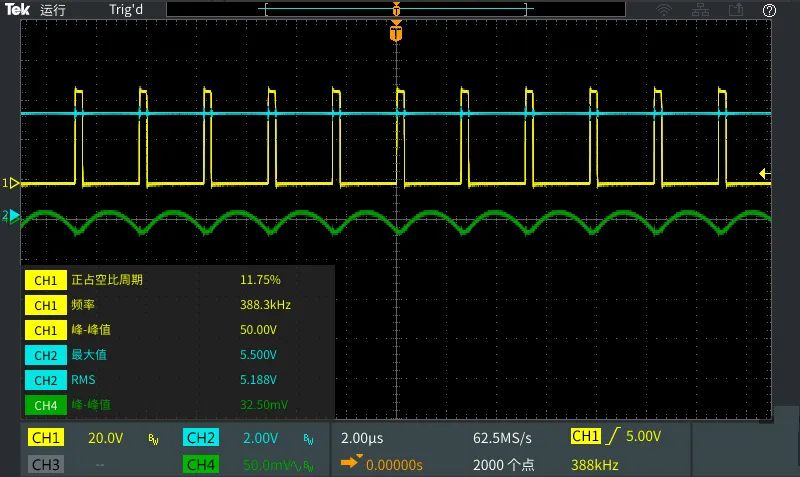

✅ H6601正常工作时，开关波形干净，无振铃。


✅ 再搭配优异的动态响应和低纹波特性，以及 80V 的通用耐压范围，不管是工业控制、安防POE设备还是智能家居的模块供电，H6601 都能轻松 hold 住，是一款 “拿过来就能用、用了就不出错” 的省心方案。

动态响应波形Vin=48V,Vout=5V


@A=0.03A,B=0.3A,T=10ms,Duty=50%

✅ 电压精度高：线性调整率、负载调整率表现提升一个量级，输出电压偏差更小，后端负载的供电稳定性更有保障，尤其适合对电压精度要求高的数字模块、控制单元。

✅ 外围电路简洁：BOM 器件数量少，外围器件少，PCB 布线难度大幅降低，研发调试周期缩短，量产一致性也更好。

典型应用场景：

安防监控POE模块供电、智能家居电源、工业控制辅助电源、通用 DC-DC 模块供电、80V 以内母线降压

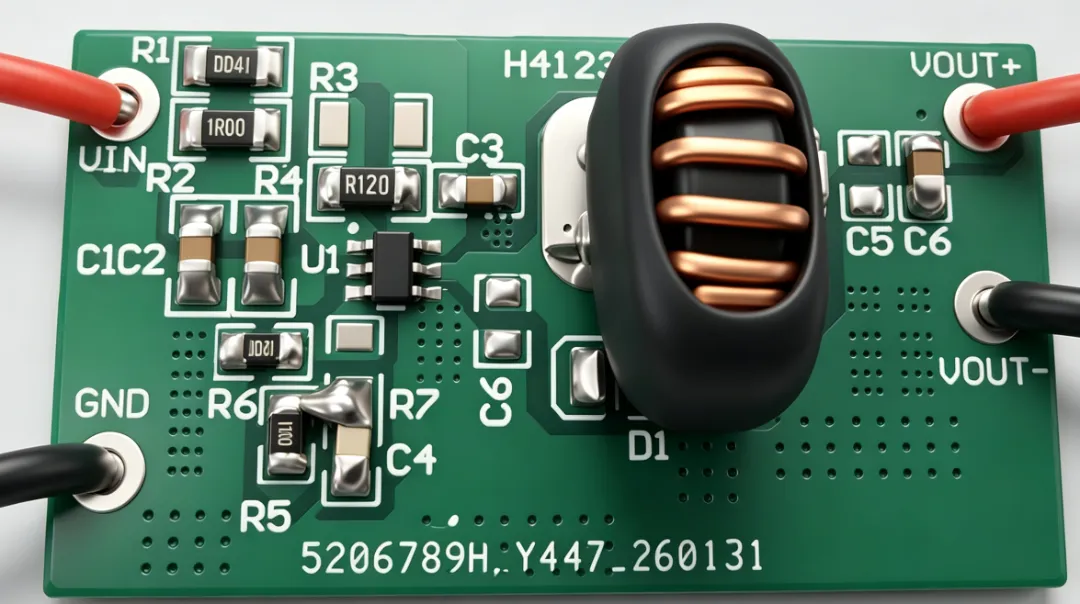

H4123：40V，1.5A

低压大电流、实地、电压精度高、外围简单

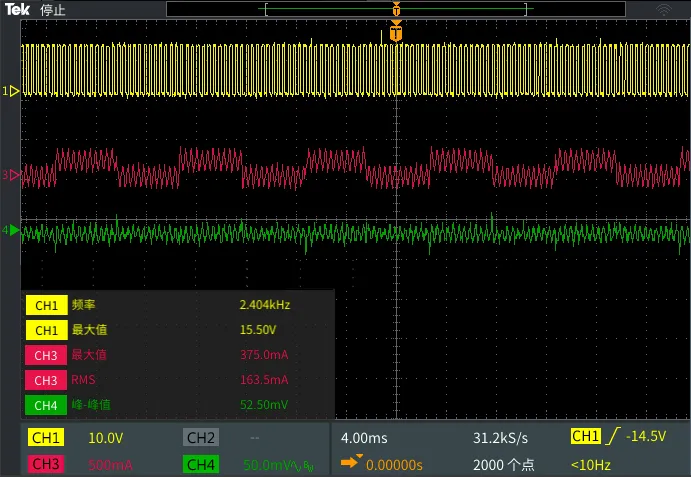

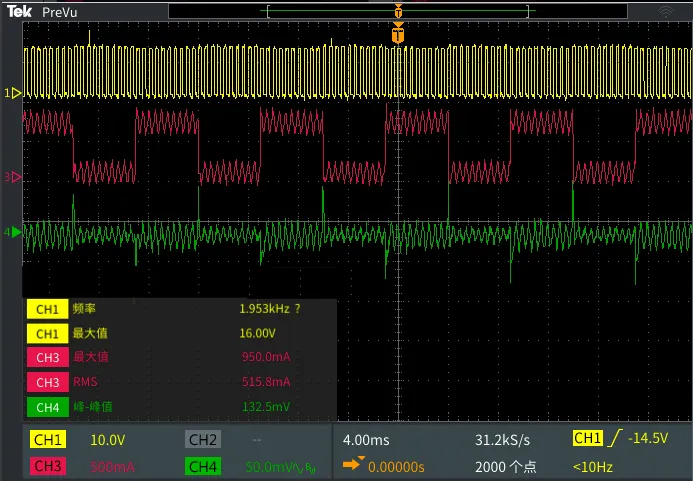

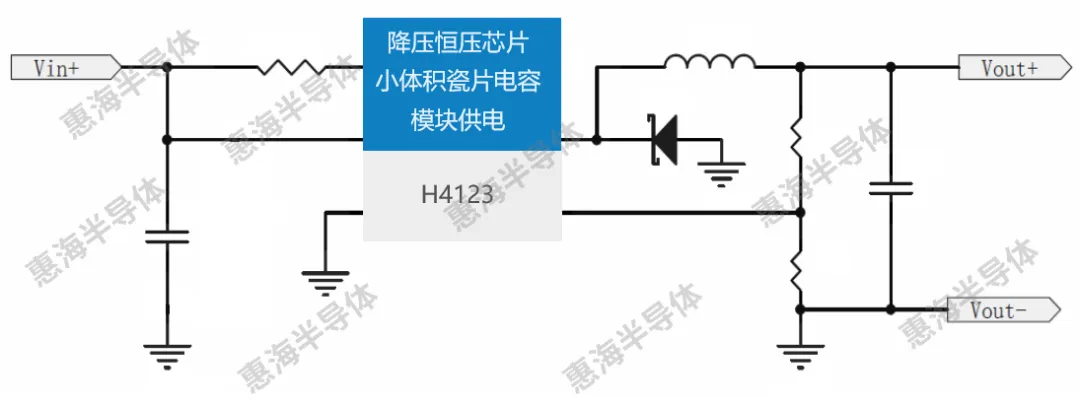

H4123内置40V耐压MOS，并且能够实现精确恒压以及恒流的降压DC-DC 转换器；支持 1.5A 持续输出电流,可以输出 2.5V到32V的稳定电压。芯片H4123采用我司专利算法，具有优秀的恒压/恒流(CC/CV)特性。H4123采用高端电流模式的环路控制原理，实现了快速的动态响应。H4123工作开关频率为170kHz，具有良好的 EMI 特性。
