打破海外技术壁垒！国产 DCDC ：150V 耐压 H6261S 8-150V降 5V 12V 6.5A，外围精简、低纹波、动态响应优异

在降压供电方案设计中，电压波动导致的供电不稳、电源干扰引发的后端异常、功耗过高带来的发热问题、恶劣环境造成的硬件损坏，早已成为高压降压供电设计的四大核心痛点。想要从根源解决这些问题，一颗适配性强、性能过硬的供电芯片，就是整套方案的 “强心剂”。

惠海半导体 H6261S 降压恒压 DC-DC 芯片，凭借宽压适配、高精度稳压、高效低耗、峰值电流大、全维度防护的核心优势，精准匹配各类高压降压供电需求，正成为行业内高可靠性的国产供电方案。

H6261S芯片介绍

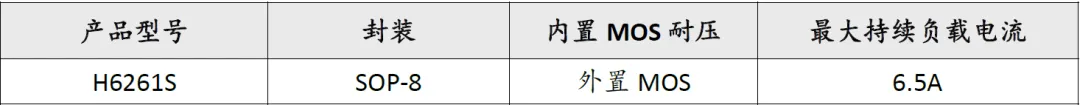

先看基本参数：输入电压范围8V到150V，输出电压可调，范围从3.3V到48V，输出电流6.5A。这个电压范围意味着什么？这个电压范围意味着芯片可适配多种前端输入规格，同时可耐受输入侧的浪涌电压尖峰，为后端供电提供稳定基础。

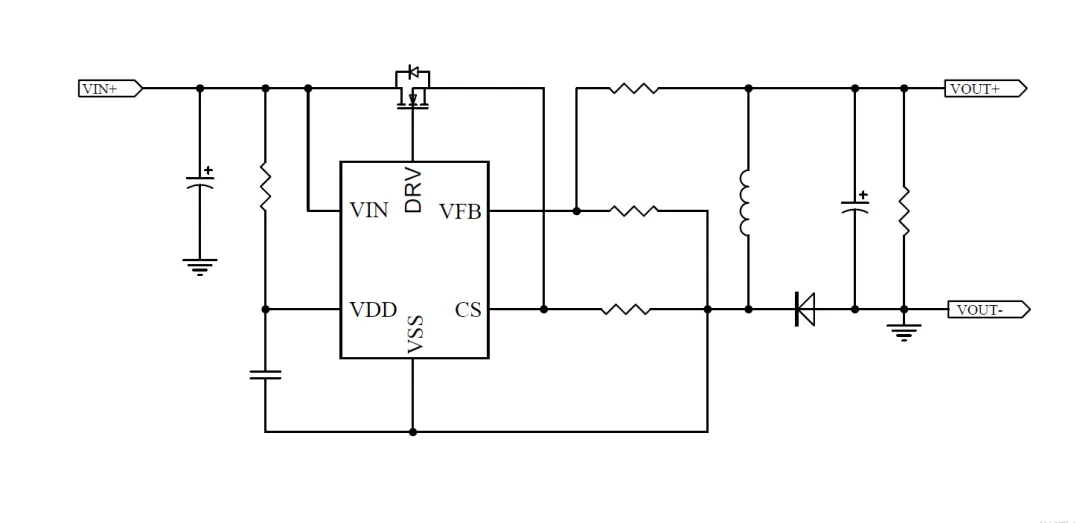

H6261S电路图

这颗芯片有几个比较实用的特点：

1、输入电压可持续150V

150V的输入电压给足了裕量。实际供电应用中，输入电压会有打火、浪涌尖峰、有波动，留够裕量系统才稳。H6261S 的 150V 电压设计，实测裕量足够，用于高压降压供电场景绰绰有余。

2、持续负载电流6.5A

支持持续负载电流6.5A。后端负载在冷启动、工况切换、数据交互的瞬间，会产生远超常态工作的峰值电流，供电芯片需要快速响应，提供充足的瞬时电流支撑，避免设备重启。

3、动态响应优异

H6261S 动态响应优异。芯片典型开关频率 130KHz，搭配 5KHz 最小开关频率设计，具备极快的动态响应能力，可应对负载突变工况，避免电压跌落造成的后端工作异常；同时优化了电源纹波控制，大幅降低电源噪声对后端敏感电路的干扰，让系统工作更稳定、响应更快速。

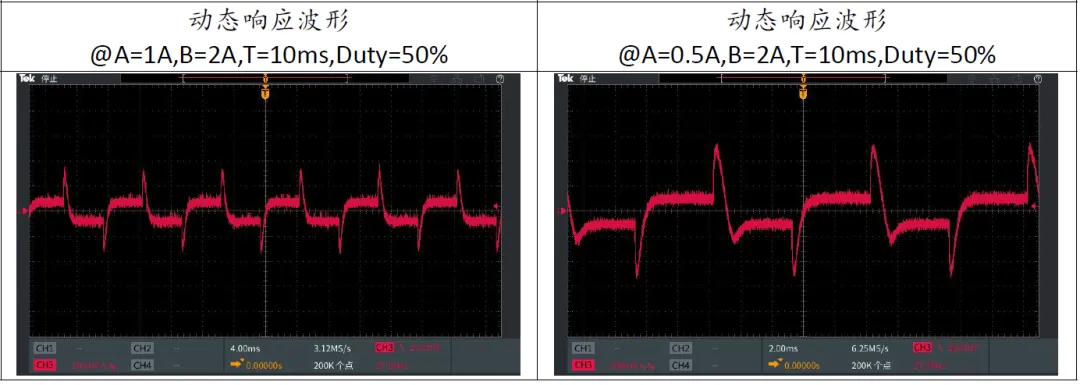

动态响应波形：

4、全链路防护设计，极端环境稳定运行

各类工业级、宽温供电场景，对硬件的可靠性提出了极高要求。H6261S 内置完整的防护机制，集成软启动功能，可大幅削弱上电、输入打火时的浪涌冲击，保护芯片与后端敏感电路；同时内置过流保护（OCP）、过热保护（OTP）、输出短路保护（SCP），实现全工况容错保护，极大提升设备的使用寿命与可靠性。

芯片采用 SOP-8 封装，外置MOS，使散热性能大幅优化，可在 - 40℃~+125℃宽温环境下稳定工作，无惧高低温等极端环境挑战。

参考设计

该降压电路，外围电路简单。H6261S 支持8-150V输入，6.5A大电流输出，无需额外搭建扩流电路，外围器件数量少，PCB 占用空间小，可适配小型化、紧凑型供电设计需求。

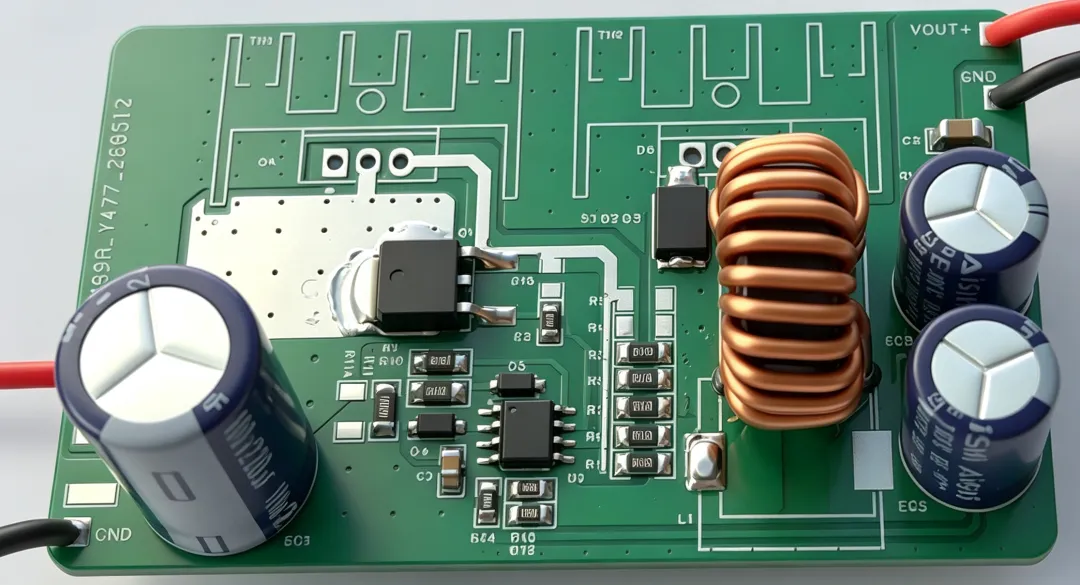

Demo板，输入80V，输出20V/5A（持续电流）

1、输出电压设置

通过修改VFB 分压电阻设定输出电压。

计算公式：

2、电感选择

电感值可以根据以下公式计算:

ΔIL 为电感纹波电流，选择电感的纹波电流为最大输出负载电流的20~40%。

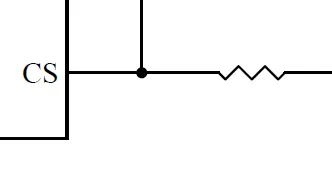

3、最大输出电流设置

计算公式：

从上面我们可以看出，该电路设计简单，外围简洁。

测试参数

用H6261S做了Demo板,参数是：输入48V，输出5V。

我们来看一下测试的波形：

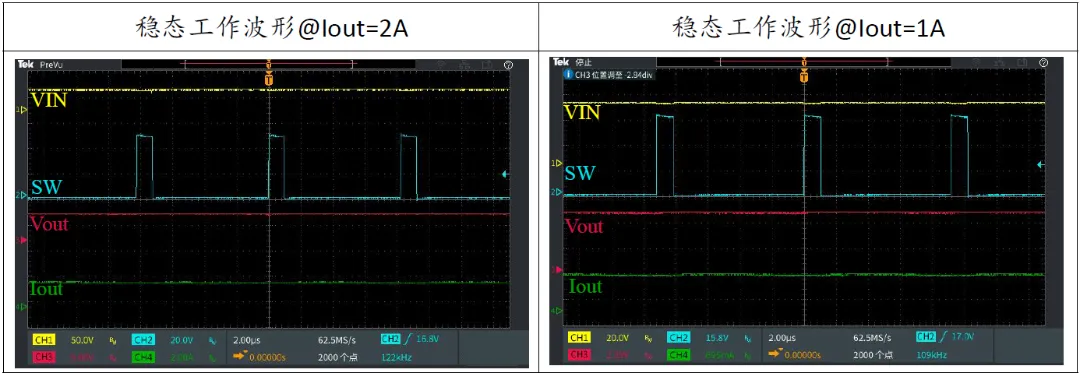

正常工作时，开关波形干净，无振铃。

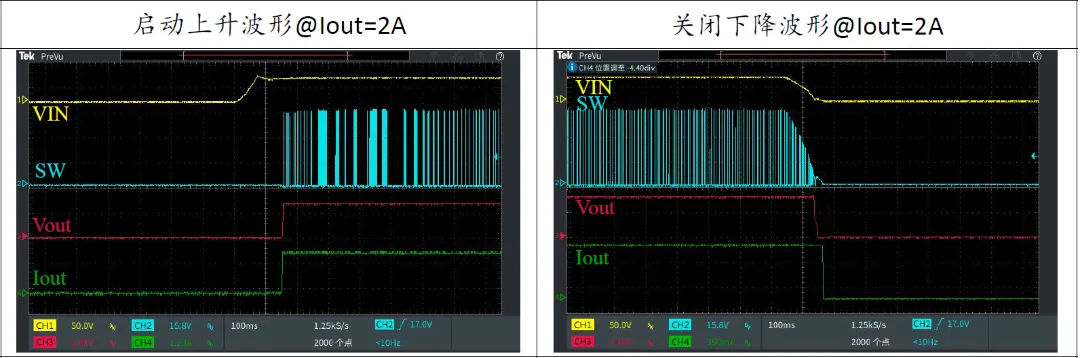

开关机时，无过冲，不会损坏后端模块。

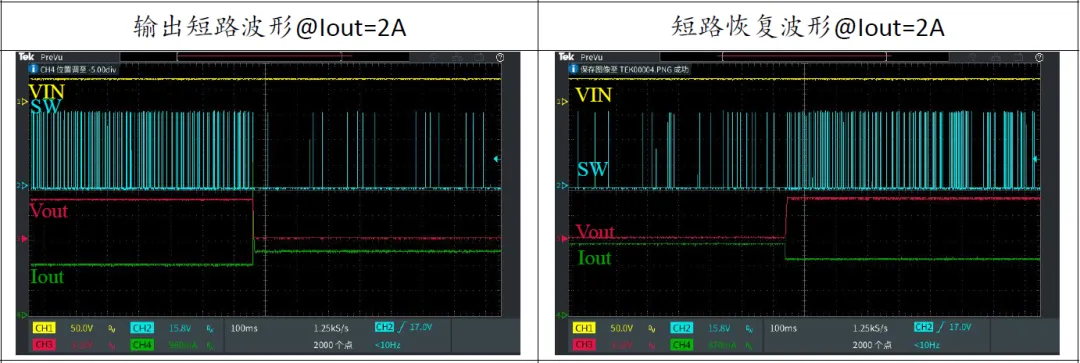

有输出短路保护，异常时能快速响应，保护电路

综上，H6261S这款150V6.5A的降压恒压芯片，产品稳定可靠。

小结

H6261S是一颗输入150V、输出电流6.5A的降压DCDC控制器，它外围电路简洁，带软启动，过流，过热，短路保护等功能。它主要解决的是高耐压、降压给低压设备供电的问题，可适配各类高压降压大功率供电的需求。
