惠新晨Hi512协议解码芯片-差分并联IC系列

支持高辉高刷，录像效果好

支持 6 路 PWM 输出通道

输出通道降 EMI 优化

输出通道降频功能，扩大驱动兼容范围

伽玛可调，实现不同显示模式

TTL 输出，抗干扰能力强

端口超过 8K ESD，工业级设计

内置 RS485、时钟、复位等模块

宽范围波特率自适应

内置 EEPROM，4096 寻址，三重备份

支持上电自检功能

支持无信号效果可配

内置多重抗干扰，有效降低闪灯概率

内置 5V 稳压管

支持逐灯写参数/整体写参数两种方式

控制器到首灯只需差分线，不需地址线

封装：SOP16

Hi512A6 是一款支持最高可达200Kbps - 1.6Mbps的并联 DMX512 协议解码芯片，波特率自适应范围广，兼容性好。

内置 RS485 差分模块，抗干扰强，传输距离远。

内置 EEPROM，支持 4096 寻址范围，且写址后不用重启；支持 3 重备份并自动纠错。

PWM 输出通道对 EMI 进行优化，可降低 50%。

芯片支持参数可调配，包括：PWM 输出频率，上电默认态，上电自检，无信号效果，伽玛值，通道数等，方便客户针对不同的应用场景实现不同的方案。

本芯片支持逐芯片单独写参数，可实现无信号后

呈现 LOGO 图案。同时也支持整体写参数，可大幅节省写参数时间。

本芯片采用了独有的伽码专利技术和低灰增强专

利技术，开启后能有效避免灰度丢失问题，同时在保

证 4KHz 刷新率的前提下，无需调电流即可达到 65536级灰度效果，避免了调电流带来的偏色问题。

本产品性能优良，质量可靠，搭配我司驱动使用时调光效果更佳。

Hi512A6+恒流芯片X30 应用示意图（最大电流每路350mA）

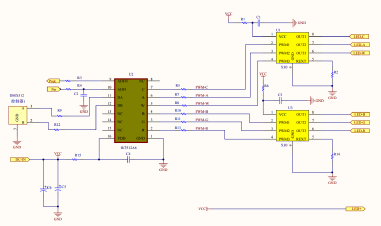

Hi512A6+恒流芯片H5118 应用示意图（最大每路电流3A）
