惠海H6922 升压恒压芯片IC 锂电池3.7V 7.4V升压9V 12V 24V 200W大功率美容仪方案

近年随着居家时间变多，大家的护肤消费观念也悄悄转变。从美容仪市场规模来看，销量逐年飙升，美容仪的快速发展也带动了相关升压恒压芯片和MOSFET需求的增长。

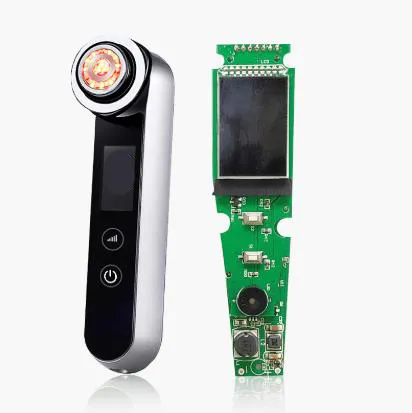

惠海半导体推出高性价比升压恒压芯片H6922+MOS管+LDO成熟稳定的美容仪方案。

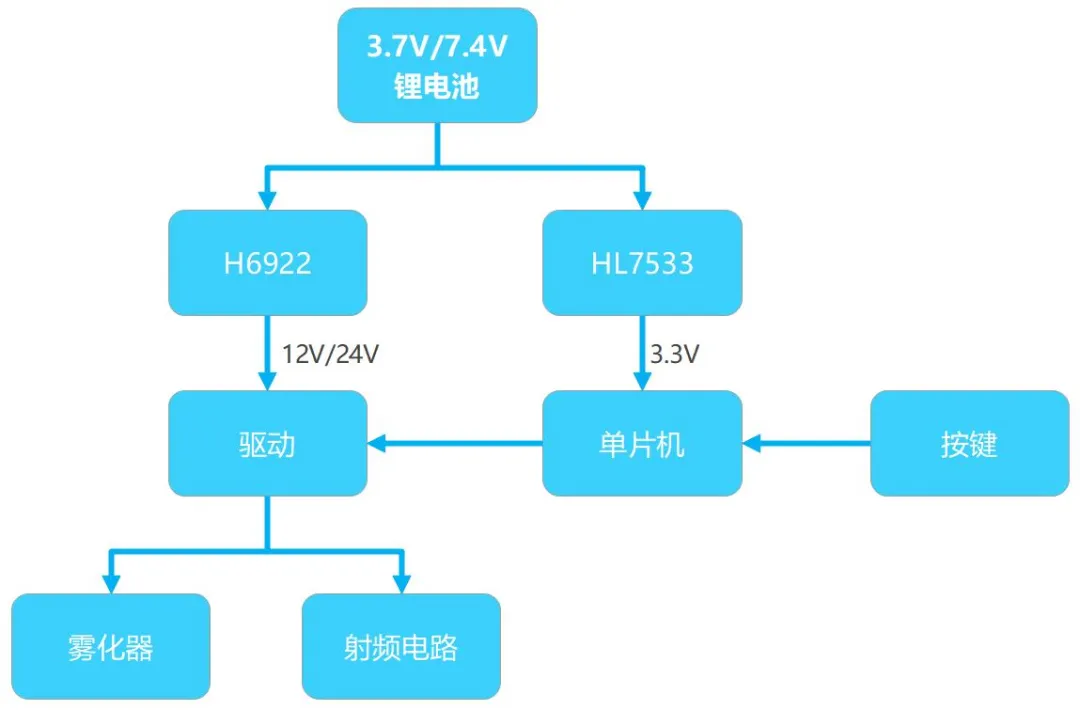

美容仪组成架构图

H6922升压芯片：锂电池升压3.7V/7.4V升压12V-24V，电流1A-3A，给射频电路和雾化器提供电能。

HC210N10LS & HC200N10L MOS管：通过单片机输出PWM方波，来驱动MOS管，使后端的雾化片工作在谐振频率附近，从而产生雾化效果。

HL7533 LDO：线性稳压器，可将锂电池的3.7V/7.4V降压到3.3V给单片机供电。

H6922芯片介绍

原理图：

H6922是一款外围电路简单的BOOST异步升压恒压控制驱动芯片，适用于2.8-40V输入电压范围的升压恒压电源应用领域，启动电压可以低至2.5V。芯片支持逐周期的限流保护，输出过压保护以及过温保护，当保护机制被触发时，芯片会及时关闭GATE的输出，有效保护电源系统以及输出负载。

产品特点：
▶宽压2.7-40V输入，最大输出100V
▶支持7.5A大电流，可做200W大功率
▶低功耗<2uA，转换效率高可达95%
▶支持EN使能控制
▶支持软启动，过温保护，过压保护
▶支持3.7V单节锂电池和太阳能供电方案
▶已成熟的量产产品，经市场大量验证，易过EMC，原厂直销

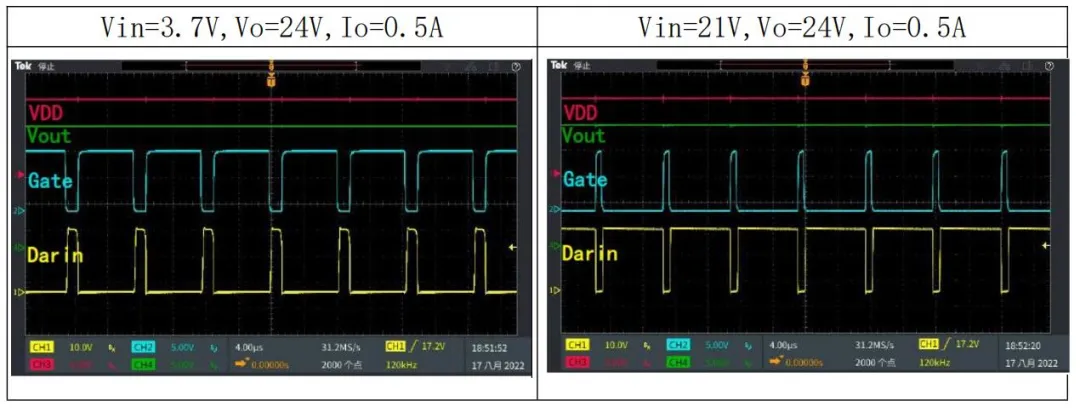

H6922测试波形：正常工作波形

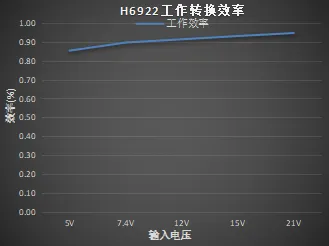

工作转换效率图：

Vin=3.7-21V Vo=24V Io=0.5A，最大效率可达95%。转换效率高

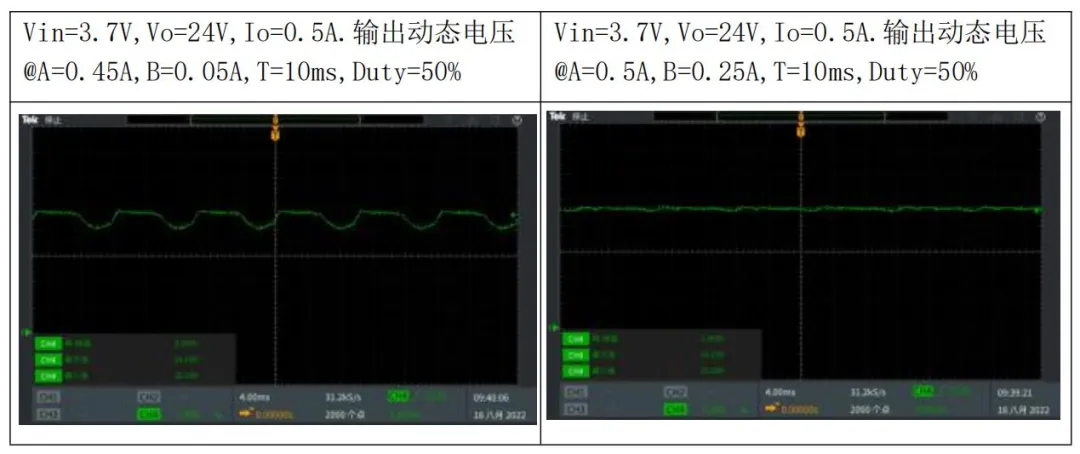

动态响应测试波形：

负载阶跃变化时，输出电压能迅速准确地跟随变化，动态响应优异

MOS管介绍

HC210N10LS & HC200N10L采用沟槽工艺，抗性好，不容易烧，100V高耐压，MOS不容易尖峰击穿，MOS工作温度低，响应速度快，也可应用在 1.8MHZ，2.4MHZ和3MHZ频率的加湿器中，同时我司芯片及MOS管原厂直销，价格优势明显。

我司还有30-200V的中低压NMOS和PMOS管，可搭配芯片，为您提供一整套的方案。MOS管支持30V 60V 100V 150V 200V等耐压，有SOT23 PDFN3*3 PDFN5*5 SOT89-3 SOP-8 TO-252等多种封装类型，适用于各种领域。

包括常规型号：3400 5N10 12N10 15N10 25N10 30N10 45N10 50N10 70N10 5N06 10N06 20N06 30N06 50N06 70N06 20N03 30N03 45N03 70N03 5P03 5P04 20P04 25P04 30P04 60P04 5P06 20P06 40P06 60P06 20P10 30P10 10P15等。

LDO介绍

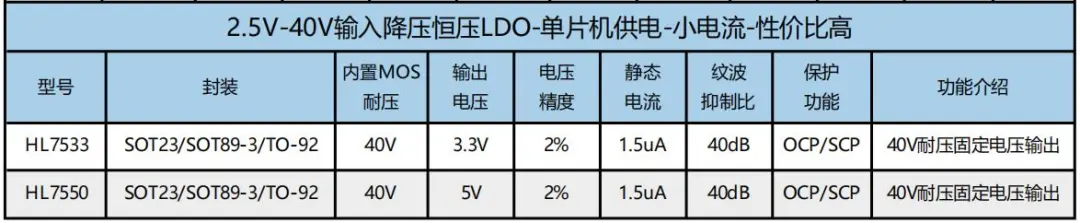

HL7533 LDO线性稳压器，有SOT23，SOT89-3，TO-92等不同封装，支持40V耐压，固定3.3V输出，整体方案成本低，噪音低，静态电流小，输出电压精度高±2%，带过流保护，短路保护等功能。

总结

综上所述，H6922升压芯片采用高精度的反馈控制技术，可以为美容仪提供稳定的输出电压、电流及过温过电流保护，以确保设备的稳定运行、延长电池寿命，并提供安全可靠的供电环境，确保其正常工作。
H6922更多应用领域如LCD背光显示、无线耳机、遥控玩具、电子烟、移动设备供电、音频功放模块供电、摄影灯光电源、太阳能供电应用等。

同系列升压恒压全家福

申请免费样品及相关规格书等资料可添加我司市场客服，惠海半导体竭诚为您服务!
