惠海降压/升压恒流芯片3.7V 5V 7.4V 12V 24V 36V 48V台灯方案

在快节奏的现代生活中，台灯已成为家家户户必备的物品，具有实用性和功能性。台灯可方便宝妈夜起照顾小宝宝，方便孩子学习阅读等，让我们在学习或办公时拥有明亮舒适的光线。
下面本文将为大家介绍，惠海半导体高性价比LED台灯驱动恒流芯片系列。

LED台灯驱动方案可以选用我司的H6118降压恒流调光芯片，H6911升压恒流调光芯片和H7312线性恒流调光芯片。

12V 24V 36V 48V降压3V 9V 12V台灯方案

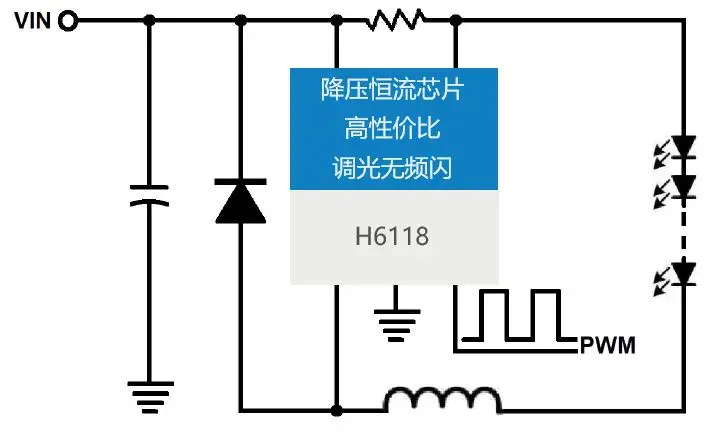

H6118降压恒流芯片：

原理图：

产品特点：

▶输入5V-60V，最大输出电流可达到1.2A

▶满足12V 24V 36V 48V 60V等多种不同电压的照明应用

▶支持多路共阳调光，RGBW高辉65536级调光效果

▶可PWM调光，可模拟调光，调光细腻顺滑无阶梯感

▶低亮一致性好，无回弹

▶内置过温，过流，输出短路保护

▶外围电路简洁，方案稳定可靠

芯片介绍：

H6118是一款降压恒流LED驱动IC，CS采样电压 0.2V，采样电压低，采样电阻功率损耗也降低，整体转换效率高。内置软启动，过流保护，过温保护功能，调光PWM脚，可进行PWM调光和模拟调光，可以满足小体积无频闪多路调光的需求，很符合照明市场的应用。

其他应用：

智能调光照明、电瓶车照明，汽车照明、LCD背光驱动及洗墙灯、景观LED点光源、商业照明、建筑照明、强光手电筒，警示灯、MR-16LED灯

单节锂电池3.7V 5V升压9V 12V 24V 30V台灯方案

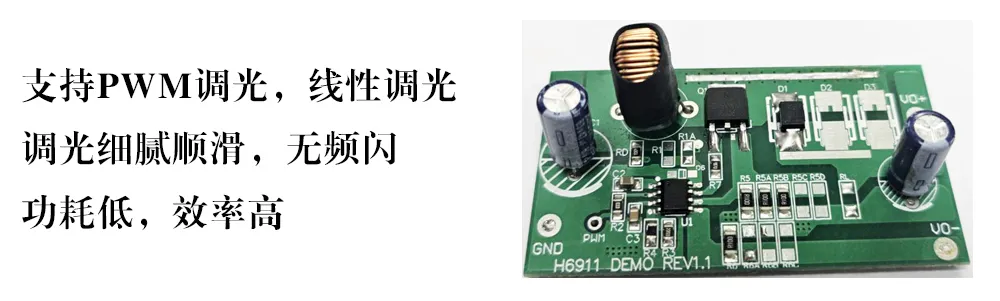

H6911升压恒流芯片：

原理图：

产品特点：

▶带EN使能脚，超低待机功耗 <2uA

▶转换效率>95%

▶支持PWM转模拟调光

▶调光细腻顺滑无阶梯感，无频闪

▶可实现短时间的短路保护

▶支持软启动/输出OVP过压保护/过热降电流保护功能/易过EMC认证

▶可应用于台灯的：单节锂电池3.7V 5V 7.4V升压9V 12V 24V 30V方案

芯片介绍：

H6911是一款外围电路简洁的宽调光比升压调光LED恒流驱动器，适用于2.6-40V输入电压范围的LED恒流照明领域。可进行PWM转模拟的调光方式，调光细腻顺滑，无频闪。可以轻松满足锂电池，台灯，太阳能灯，风扇灯等升压的应用需求。

其他应用：

户外照明应用、智能调光照明、锂电池供电照明、低压商业照明、太阳能照明、补光灯

单节锂电池3.7V 7.4V 9V 12V 24V 36V 48V低压差的台灯方案

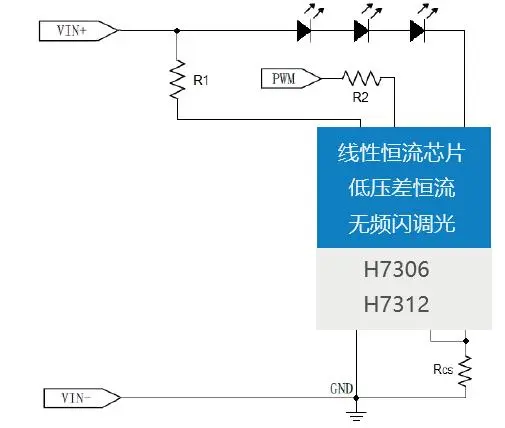

原理图：

产品特点：

▶内置60V耐压MOS,支持2.5V-48V输入

▶调光辉度：65536级

▶130℃过温降电流

▶0.1-0.5V低压差即可恒流

▶电路外围简洁，仅需两个电阻，成本低，功率损耗小

▶无电感，无EMI干扰，电路走线简单

▶支持多颗并联应用可实现大功率

▶可应用于台灯的：3.7V 7.4V 9V 12V 24V 36V 48V等低压差的应用

芯片介绍：

H7306/H7312是一种带PWM调光功能的线性降压恒流LED驱动器，仅需外接两个电阻就可以构成一个完整的LED恒流驱动电路，输出电流最大2A。H7306/H7312内置过热保护功能，可有效保护芯片，避免因过热而造成损坏。具有很低的静态电流，典型值为100uA，可在DIM脚加PWM信号进行调光。

其他应用：

线性LED照明驱动、LED手电筒、LED台灯、LED矿灯、LED指示灯、智能球泡灯、景观亮化照明、汽车LED灯

总结

综上所述，惠海半导体提供专业的LED台灯驱动方案恒流芯片，满足各照明产品等不同应用场景的需求，为广大客户提供了高品质高性价比的应用方案，提升了客户体验。
